海滨砂重力选矿设备全解析：从粗选到精选的设备选型指南

【30秒速读】
海滨砂矿选矿以重选为核心手段，利用钛铁矿、锆石、金红石等重矿物与石英砂的密度差异实现分离
圆锥选矿机是海滨砂矿粗选的主力设备，单机处理能力达每小时70吨，多段联合作业日处理量可达百万吨级
螺旋溜槽无需动力、占地面积小，适用于零点三到零点零二毫米粒级，是海滨砂矿预富集的理想选择
摇床分选精度高，用于精选作业，可将重矿物含量提升至百分之九十以上
海南乌场钛矿采用圆锥选矿机为主体的工艺流程，与原工艺相比粗精矿品位提高十点五二个百分点，回收率提高九点零二个百分点，选厂面积减少近九成

潮汐反复淘洗的海岸线上，钛铁矿、锆石、金红石、独居石等重矿物与石英砂自然分层富集，形成了海滨砂矿。这类矿床最大的特点是矿物已基本单体解离，无需破碎磨矿即可直接入选，为重力选矿提供了天然优势。

海滨砂矿选矿的核心逻辑简单直接：利用矿物间的比重差异，用最低的成本把重矿物从大量轻矿物中分离出来。重力选矿设备因此成为海滨砂矿选厂的主角，从粗选到精选，不同设备各司其职。

粗选主力：圆锥选矿机，一天处理百万吨的大家伙

走进任何一座大型海滨砂矿选厂，最先看到的往往是圆锥选矿机。

圆锥选矿机由E. Reichert研制成功，是一种无运动部件的湿式重选设备，工作面由无侧壁的扇形溜槽组成倒置圆锥结构。它的核心优势就三个字：处理量大。单机处理能力约每小时70吨，多段联合作业日处理量可达百万吨级。

这台设备的原理并不复杂。高浓度矿浆通过分配锥均匀分布在选别锥面上，矿浆在向中心流动过程中逐渐变厚，借助矿物的比重、粒度及析离分层作用，重矿物进入底层，通过环形截矿缝排出；轻矿物则越过截矿缝从中心筒排出。整个过程没有运动部件，不需要动力，全靠重力完成分选。

圆锥选矿机的给矿浓度可达百分之五十五到六十五，能处理高浓度矿浆，省水、省电、省设备。它不仅能完成粗选，通过多段配置还可以在同一台设备上实现粗选、扫选和精选联合作业。

我国自20世纪70年代由广州有色金属研究院研制成功后，圆锥选矿机已在海南乌场钛矿、大厂锡矿、攀枝花钛铁矿等多个矿山应用。

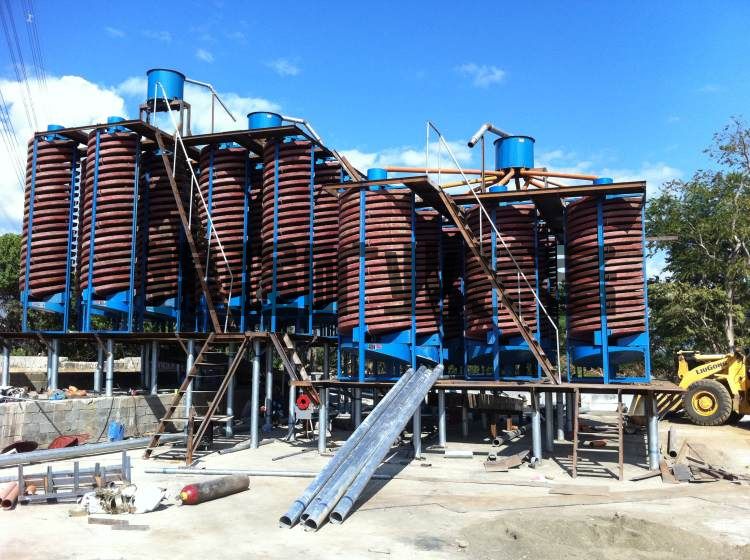

预富集利器：螺旋溜槽，不用电的选矿设备

如果说圆锥选矿机解决的是粗选规模问题，螺旋溜槽解决的就是灵活性和适应性问题。

螺旋溜槽是一种综合了螺旋选矿机、摇床、离心选矿机特点的设备，特别适用于海滨、河畔、砂滩的砂矿开采。它最吸引人的特点是不需要动力，矿浆从顶部给入后，依靠重力沿螺旋槽自然旋转而下，在斜面流速中产生惯性离心力，利用矿物比重、粒度、形状的差异完成分离。

螺旋溜槽的适用范围是零点三到零点零二毫米粒级的细料，包括钛铁矿、锆英石、金红石、独居石等，几乎覆盖了海滨砂矿的所有目标矿物。给矿浓度允许在百分之二十五到五十五之间波动，对给矿量和品位的波动适应性强，操作简单。

在设备选型上，螺旋溜槽有多种规格：直径1500毫米的设备处理能力为每台每小时6到8吨，直径1200毫米为4到6吨，直径900毫米为2到3吨。选厂可以根据处理规模灵活配置，粗选段用大规格，精选段用小规格。

玻璃钢材质的螺旋溜槽重量轻、防潮、防锈、耐腐蚀，非常适合海滨砂矿高湿高盐的环境。

精选把关：摇床，把精度做到极致

粗选和预富集把重矿物从大量脉石中提了出来，但要获得高品位的单一精矿，还要靠摇床。

摇床的分选精度在重选设备中是最高的。床面倾角调整在2到5度，冲次每分钟280到320次，通过床面的往复运动和横向水流作用，不同比重的矿物在床面上展开成清晰的矿带，精矿、中矿、尾矿一目了然。

摇床的短板是单台处理量小，通常只有每小时1到3吨。因此在海滨砂矿流程中，摇床通常布置在精选段，只处理粗选精矿，而不是直接处理原矿。

专利技术显示，海滨钛锆砂矿摇床重选选矿装置可采用多级摇床串联配置，通过管道系统将各级摇床的产品连接，实现四级摇床联动分选，最终获得精矿和尾矿产品。

尖缩溜槽：被忽视的老牌设备

尖缩溜槽在海滨砂矿重选实践中有着广泛应用历史，其优点是结构简单、无运动部件、选矿用水少、单位占地面积处理能力高。

尖缩溜槽的槽体呈尖缩形状，矿浆在槽内流动时断面逐渐收窄，流速提高，轻矿物被冲走，重矿物沉降截留。它的结构比螺旋溜槽更简单，但分选精度略低，通常用于粗选或扫选作业。

设备如何选型？一张表看懂

粗选推荐圆锥选矿机，处理能力每小时70吨，适用粒级较宽，特点是处理量最大、无动力、可多段联合作业

粗选和预富集推荐螺旋溜槽，处理能力每台每小时2到8吨，适用粒级零点三到零点零二毫米，特点是无动力、占地面积小、适应性强

粗选和扫选推荐尖缩溜槽，处理能力视规格而定，适用粒级砂粒级，特点是结构极简、用水少、处理能力较高

精选推荐摇床，处理能力每台每小时1到3吨，适用粒级零点五到三毫米，特点是分选精度最高、可获得单一精矿

粗选和精选也可选用跳汰机，处理能力视规格而定，适用粒级较宽，特点是处理量大、回收率高

实战案例：海南乌场钛矿的设备改造

海南万宁乌场钛矿是国内较早采用圆锥选矿机进行海滨砂矿生产的典型案例。该矿采用斗轮挖掘机干采，湿选厂选用3DS6FD圆锥选矿机，入选原矿每天1500吨。

工艺流程是原矿经1台圆锥选矿机粗选，再经两次螺旋溜槽精选，可以获得含TiO₂百分之三点九四、ZrO₂百分之四点二六的粗精矿，TiO₂回收率百分之二十四点五六，ZrO₂回收率百分之八十二点六。

改造效果非常显著。与水冶摇床工艺相比，采用圆锥选矿机为主体的流程后，粗精矿品位提高十点五二个百分点，回收率提高九点零二个百分点，选厂面积减少近九成，水耗降低约七成，粗精矿车间成本降低近五成。

三个最常见的问题

海滨砂矿重选设备如何组合配置？

典型的配置方案是圆锥选矿机或螺旋溜槽集群做粗选，获得重砂粗精矿；粗精矿经分级后，粗粒级进摇床精选，细粒级进螺旋溜槽再选；精选精矿进入磁选和电选段完成单矿物分离。粗选段追求处理量和回收率，精选段追求品位。

圆锥选矿机和螺旋溜槽怎么选？

看处理规模和投资预算。日处理万吨级以上的大型选厂，圆锥选矿机在单位面积处理能力和综合成本上有优势；中小型选厂或对流程灵活性要求高的项目，螺旋溜槽无需动力、适应性强、投资更低。两者也可以搭配使用，圆锥选矿机做粗选主体，螺旋溜槽做扫选和精选。

海滨砂矿重选设备选型最重要的考虑因素是什么？

原矿的粒度组成和重矿物含量。粗粒为主选圆锥选矿机或跳汰机，细粒为主选螺旋溜槽或摇床。重矿物含量高低决定粗选段设备配置强度，品位越低，粗选段处理能力要越大，才能保证经济回收。

记住：海滨砂矿选矿不是买一台设备就能解决问题，而是让不同设备在流程中各司其职。圆锥选矿机解决规模，螺旋溜槽解决适应性和成本，摇床解决精度。三者的组合才是完整的答案。

关于本文：文中数据和案例来源于公开文献与行业实践，具体设备选型和工艺参数需以实际矿石性质和试验结果为准。
