百吨级选金生产线的自动化控制定位

时产100吨的选金生产线，折算为日处理量约2400吨，属于中型黄金选矿厂规模。这个量级的选厂，设备配置相对紧凑，工艺环节完整，人工操作已经难以兼顾破碎、磨矿、浮选、脱水各工段的实时调控。原矿品位波动、磨机负荷变化、浮选泡沫状态调整，任何一个环节的滞后响应都会直接影响回收率和精矿品位。自动化控制系统集成方案在这一规模层次的任务是：以DCS集散控制系统为核心，将分散在各工段的设备控制、工艺参数监测和操作决策集成到统一的数字化平台中，实现从给矿到出精矿的全流程自动化运行。

贵州某大型金矿新建的4000吨选矿项目提供了同类型生产线的参照。该项目采用DCS控制后，原来需要十人左右协同完成的生产操作，现在仅需两名中控人员即可完成整条生产线的控制任务，其余人员主要从事现场设备巡查和问题反馈。这个减员增效的幅度，直观反映了自动化控制系统对中型选厂生产组织方式的改变。

系统总体架构：三层结构加分布式控制

时产100吨选金生产线的自动化控制系统，采用典型的三层架构设计。

现场设备层是系统的基础感知和执行单元。这一层包括各类传感器：压力变送器监测矿浆管路压力，电磁流量计检测药剂添加量和给矿量，浓度计和pH计监控矿浆性质，料位计反馈料仓存料状态。执行器包括电动调节阀、变频器和设备启停控制单元。传感器的选型需要根据金矿选矿的工况特点，选择耐磨、耐腐蚀的工业级产品，确保在粉尘和潮湿环境中长期稳定运行。

控制层是系统的运算决策核心。采用可编程控制器PLC作为主站，配合分布式远程IO站进行现场信号采集。对于时产100吨的生产线，可根据工艺段分布配置多个控制站：破碎站、磨矿站、浮选站、脱水站。球磨机、压滤机、浓密机等自带控制系统的第三方设备，通过Profibus-DP或Modbus RTU等标准总线接口集成到DCS中。磨矿专家系统等先进控制模块通过OPC接口与DCS实现数据交互。

管理层即中央控制室的操作终端。配置操作员站、工程师站、数据服务器。操作员站通过工业以太网与PLC控制站通讯，实现流程监控、设备启停、参数设定、趋势显示和报警记录。数据服务器负责历史数据存储和报表生成。

各工段控制系统配置方案

破碎工段

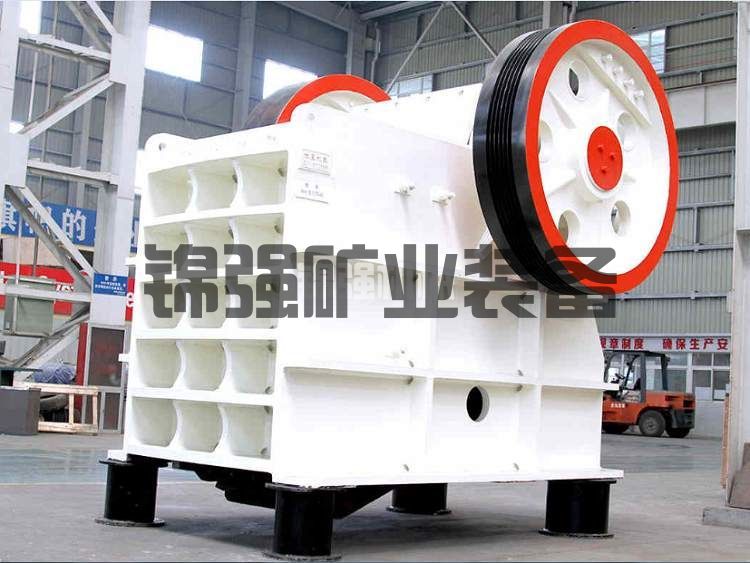

破碎工段的控制对象包括颚式破碎机、圆锥破碎机、振动筛和皮带输送机。自动化系统需要实现设备的顺序启停和安全联锁保护。给矿量的稳定控制通过变频调速皮带秤实现，根据圆锥破碎机电流和中间料仓料位自动调节给矿速度。系统还应对破碎机轴承温度、润滑油压等关键参数进行实时监测，超限时自动报警或停机保护。

磨矿分级工段

磨矿分级是自动化控制的重点环节。磨矿细度直接决定后续浮选指标，而磨机工况受给矿量、给矿粒度、矿石硬度等多因素影响。东安金矿1250吨每天选厂将美卓磨矿专家系统与DCS深度集成，实现了半自磨机给矿至旋流器溢流的全流程参数实时监测，智能分析一段磨矿负荷、二段循环负荷及分级效率，动态优化设备运行参数。实测数据显示，溢流细度波动率降低超过三分之一，半自磨机能耗显著下降。

磨矿段DCS控制的关键参数包括：球磨机电流或功率，反映磨机负荷状态；旋流器给矿压力，控制在80到120千帕；分级溢流浓度，控制在百分之三十到三十五；溢流细度负200目百分比，通过在线粒度分析仪实时监测。控制策略通常采用PID调节回路配合模糊逻辑或专家规则库，应对矿石硬度变化带来的扰动。

浮选工段

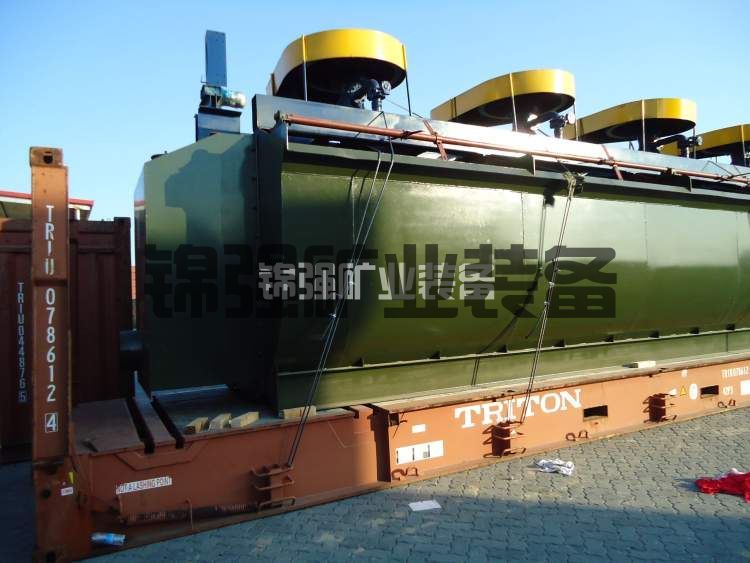

浮选过程的自动化控制正在从粗放走向精细化。传统的浮选控制主要依靠人工观察泡沫状态手动调节充气量和药剂用量，存在滞后和主观偏差。四方金矿与北矿机电联合研发的刮板式浮选机泡沫智能控制系统，将AI视觉与DCS结合：通过高清摄像头实时捕捉泡沫动态图像，AI算法识别泡沫形态特征，机械传感器同步监测泡沫层厚度和刮板负载，PLC系统根据双源数据自动调节充气量。试运行数据显示，泡沫特征识别准确率超过百分之九十，控制响应时间小于九十秒。这套系统具备模块化特点，可适配不同规模的选矿场景。

药剂添加的自动化控制采用计量泵或电磁阀配合流量计实现闭环调节，根据原矿品位变化和浮选泡沫状态动态调整捕收剂和起泡剂用量。DCS系统应用后可减少药剂消耗百分之六到十。

浓密与压滤工段

浓密机底流浓度控制通过调节底流泵频率实现，压滤机进料压力和滤饼水分通过进料泵变频和压榨压力控制。系统将这两个工段与上游浮选尾矿排放联动，确保尾矿处理系统的稳定运行。

控制系统预期效益

基于同类型金矿选厂的实际运行数据，时产100吨选金生产线配置DCS自动化控制系统后，预期可实现以下效益：

凌源日兴矿业选厂推进DCS控制系统应用后，实现了破碎系统设备远程和现场一键启停及联锁保护，磨矿系统自动给料与给料量自动调节，旋流器浓度和粒度监测数据可远程读取。与去年同期对比，回收率提高一个百分点，年多产黄金四点五千克，创效一百五十余万元。

系统集成实施要点

在时产100吨选金生产线上实施自动化控制系统集成，需要把握以下关键环节：

控制站划分应按照工艺段自然分割。通常设置破碎、磨矿、浮选、脱水四个控制站，各站之间通过工业以太网互联。I/O点数需要根据实际工艺段规模确定，磨矿站模拟量输入点数约三十二到四十八点，数字量输入点数约两百到两百八十点。

第三方设备接口协议确认是关键的前期工作。球磨机控制系统、压滤机控制系统、在线粒度分析仪等设备可能采用不同总线协议，需要在设计阶段统一规划通信方案，通常选用Profibus-DP或Modbus RTU作为标准接口。

中央控制室应配置两到三台操作员站，支持双屏或多屏显示，便于同时监控多个工艺流程画面。大屏幕电视墙用于全流程状态总览。

结语

时产100吨选金生产线的自动化控制系统集成方案，需要在三层架构框架下，根据破碎、磨矿、浮选、脱水各工段的控制需求设计合理的控制站划分和I/O分布。磨矿专家系统和浮选AI视觉等先进控制模块的集成，进一步拓展了DCS的能力边界。对于中型选金生产线而言，自动化控制系统已不仅是减员增效的工具，更是实现选矿指标稳定、能耗降低和智能化管理的基础设施。随着选矿专家系统的进一步应用，时产100吨规模的选厂有望向无人化工厂的方向演进。
