时产200吨选金生产线的智能化控制需求

时产200吨的选金生产线，折算为日处理量约4800吨，属于大型黄金选矿厂规模。在这个处理量级上，人工操作已无法满足工艺稳定性和指标控制的要求。原矿品位波动、磨机负荷变化、浮选泡沫状态调整，任何一个环节的滞后响应都会影响回收率和精矿品位。DCS集散控制系统在这类生产线上的核心价值，是将分散在各工段的设备控制、工艺参数监测和操作决策集成到统一的数字化平台中，实现从给矿到出精矿的全流程自动化运行。

贵州某大型金矿新建的4000吨选矿项目提供了典型案例。该系统采用DCS控制后，原来需要十人左右协同完成的生产操作，现在仅需两名中控人员即可完成整条生产线的控制任务，其余人员主要从事现场设备巡查和问题反馈。这个减员增效的幅度，直观反映了DCS对大型选厂生产组织方式的改变。

DCS系统架构：三层两网的典型结构

选金生产线的DCS系统普遍采用三层两网的架构设计。三层设备包括执行层、控制层和管理层，两层网络包括控制网和监控网。

执行层由现场设备构成，包括各类传感器，如压力变送器、流量计、浓度计、pH计、料位计等，执行器如调节阀、变频器等，以及大型设备的PLC智能接口。这一层负责将现场物理信号转换为电信号或数字信号，并执行来自控制层的指令。

控制层是DCS的核心运算单元，通常采用可编程控制器PLC作为主站，配合分布式远程IO站进行现场信号采集。对于时产200吨的生产线，可根据工艺段分布配置多个控制站。球磨机、压滤机、浓密机等自带控制系统的第三方设备，通过Profibus-DP或Modbus RTU总线接口集成到DCS中。

管理层即中央控制室的操作设备，包括操作员站、工程师站、数据服务器和网络发布服务器。操作员站通过以太网与PLC控制站通讯，实现流程监控、设备启停、参数设定、趋势显示和报警记录等功能。数据服务器负责历史数据存储和报表生成，网络发布服务器可将生产过程画面发布到矿山局域网，实现管理端的远程浏览。

核心工段的DCS控制要点

在时产200吨选金生产线中，DCS需要覆盖破碎、磨矿分级、浮选、浓密压滤等全流程。各工段的控制逻辑和侧重点有所不同。

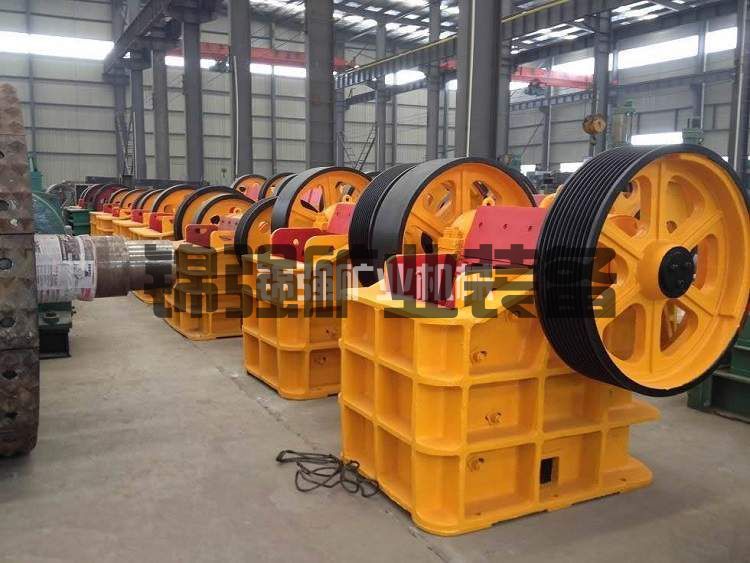

破碎工段：控制对象包括颚破、圆锥破、振动筛和皮带输送机。DCS需要实现设备的顺序启停和安全联锁，防止因物料堵塞或设备过载造成故障。给矿量的稳定控制通过变频调速皮带秤实现，根据圆锥破电流和料仓料位自动调节给矿速度。

磨矿分级工段：这是DCS控制的重点和难点。磨矿细度直接决定后续浮选指标，而磨机工况受给矿量、给矿粒度、矿石硬度、钢球补充量等多因素影响。东安金矿1250吨每天选厂将美卓磨矿专家系统APC与DCS深度集成，实现了半自磨机给矿至旋流器溢流的全流程参数实时监测，智能分析一段磨矿负荷、二段循环负荷及分级效率，动态优化设备运行参数。实测数据显示，溢流细度波动率降低超过三分之一，半自磨机能耗显著下降。

磨矿DCS控制的关键参数包括：球磨机电流或功率，反映磨机负荷状态；旋流器给矿压力，控制在80到120千帕；分级溢流浓度，控制在百分之三十到三十五；溢流细度负200目百分比，通过在线粒度分析仪实时监测。控制策略通常采用PID调节回路配合模糊逻辑或专家规则库，应对矿石硬度变化带来的扰动。

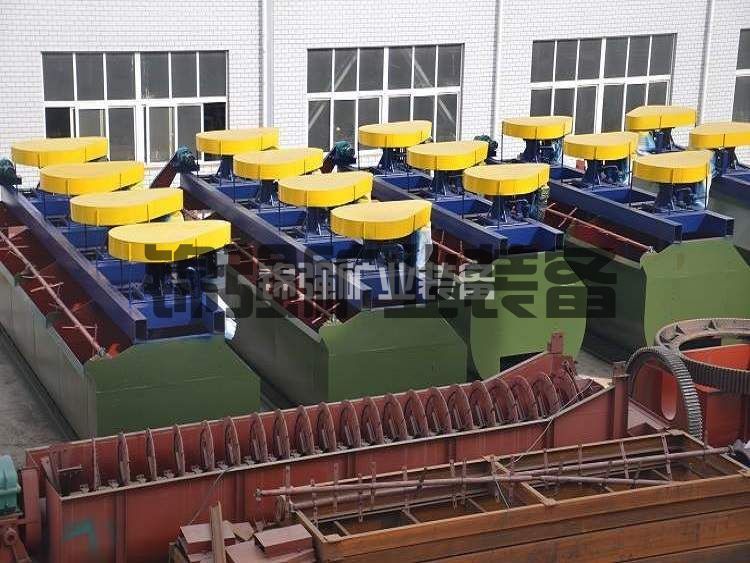

浮选工段：浮选过程的DCS控制正在从粗放走向精细化。传统的浮选控制主要依靠人工观察泡沫状态手动调节充气量和药剂用量，存在滞后和主观偏差。四方金矿与北矿机电联合研发的刮板式浮选机泡沫智能控制系统，将AI视觉与DCS结合：通过高清摄像头实时捕捉泡沫动态图像，AI算法识别泡沫形态特征，机械传感器同步监测泡沫层厚度和刮板负载，PLC系统根据双源数据自动调节充气量。试运行数据显示，泡沫特征识别准确率超过百分之九十，控制响应时间小于九十秒。这套系统具备模块化特点，可适配不同规模的选矿场景。

药剂添加的DCS控制采用计量泵或电磁阀配合流量计实现闭环调节，根据原矿品位变化和浮选泡沫状态动态调整捕收剂和起泡剂用量。有数据显示，DCS系统应用后可减少药剂消耗百分之六到十。

浓密与压滤工段：浓密机底流浓度控制通过调节底流泵频率实现，压滤机进料压力和滤饼水分通过进料泵变频和压榨压力控制。DCS将这两个工段与上游浮选尾矿排放联动，确保尾矿处理系统的稳定运行。

典型设备配置与I/O规模

时产200吨选金生产线的DCS系统配置，I/O点数需要根据实际工艺段数量确定。参考氰化厂DCS项目，模拟输入点约108个，模拟输出点约101个，数字量输入点约698个，数字量输出点约73个，分布在多个现场控制站中。

控制室配置方面，通常设置一个中央控制室，配置两到三台操作员站、一台工程师站、一台数据服务器和一台网络发布服务器。操作员站采用工业级计算机，支持双屏或多屏显示，便于同时监控多个工艺流程画面。

DCS控制的实际效益

DCS系统在金矿选厂的实际应用效益已经在多个项目得到验证。预期DCS系统应用可提高金回收率一到两个百分点，降低能耗百分之八到十二，减少药剂消耗百分之六到十。贵州某大型金矿4000吨选矿项目通过DCS改造，操作人员从十人减至两人，同时实现了远程可视化管理。

四方金矿的矿山大脑项目通过数字孪生平台将选矿全流程进行三维可视化呈现，设备运转参数、生产流程数据、环境监测指标实时联动，管理成本降低百分之二十，生产效率提升超过百分之三十。

结语

时产200吨选金生产线的DCS控制系统配置，需要在三层两网的架构框架下，根据破碎、磨矿、浮选、脱水各工段的控制需求设计合理的I/O分布和控制策略。磨矿专家系统和浮选AI视觉等先进控制模块的集成，进一步拓展了DCS的能力边界。对于大型选金生产线而言，DCS已不仅是减员增效的工具，更是实现选矿指标稳定、能耗降低和智能化管理的基础设施。
