锡矿重选工艺流程摇床床头选型参考

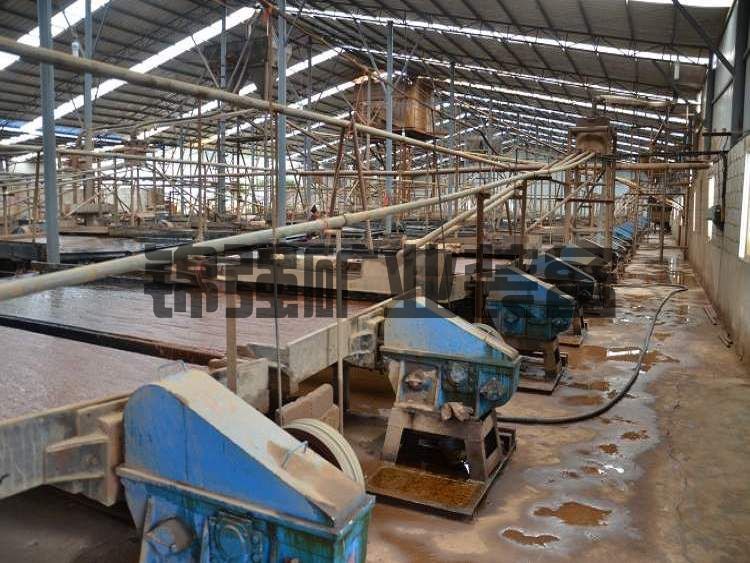

摇床是锡矿重选精选段的核心设备，而床头是摇床的心脏。同一台床面，配不同床头，分选效果可能差出一大截。很多选厂在采购摇床时把注意力放在床面尺寸和材质上，对床头选型反而关注不够，结果设备到厂后才发现冲程冲次调节范围窄、运行不稳、回收率上不去。本文围绕摇床床头的选型展开，说清楚不同床头型式在锡矿重选中的适用条件和选择依据。

摇床床头的作用与选型逻辑

床头的作用是把电机的旋转运动转换为床面的不对称往复运动。这个不对称运动有两个关键特征：正向行程慢、反向行程快。慢速正向行程让物料在床面上有足够时间按密度分层，快速反向行程把分层后的轻矿物甩出去。不对称的程度和频率，直接决定床面的分选效果。

选型的核心逻辑是三条：

第一，冲程和冲次要与物料粒度匹配。粗粒物料需要大冲程、低冲次；细粒物料需要小冲程、高冲次。

第二，床头型式要与处理量和操作要求匹配。不同型式的床头在调节范围、运行稳定性、维护难度上有明显差异。

第三，床头与床面要配套。不同床面尺寸和重量对床头的输出力矩要求不同，小床头带大床面会导致运行不稳、冲程衰减。

常见摇床床头型式对比

锡矿重选中常见的床头型式有四种：凸轮杠杆式、偏心连杆式、惯性弹簧式和凸轮摇臂式。以下从多个维度对比。

从表中可以看出，凸轮杠杆式和凸轮摇臂式适合细粒物料，冲次高、冲程小，适合锡矿细泥精选。偏心连杆式冲程冲次调节范围宽，通用性强，是锡矿精选段最常见的型式。惯性弹簧式冲程大、冲次低，适合较粗粒物料的粗选和扫选。

凸轮杠杆式床头的特点与适用场景

凸轮杠杆式床头通过凸轮推动杠杆，杠杆带动床面运动。冲程通过改变杠杆支点位置调节，冲次通过更换皮带轮调节。

这种床头的优点是冲次高，可以达到350次每分钟，适合处理0.037到0.2毫米的细粒锡石。冲次高意味着床面往复运动频繁，细粒物料在床面上获得的分层次数多，分选效果好。

缺点是冲程调节范围有限，最大冲程通常不超过25毫米。如果给矿粒度偏粗，需要大冲程时，凸轮杠杆式床头就力不从心。

适用场景：细泥摇床、锡矿精选段处理细粒物料、对精矿品位要求高的场合。

偏心连杆式床头的特点与适用场景

偏心连杆式床头通过偏心轴和连杆机构驱动床面。偏心距决定冲程，偏心轴转速决定冲次。冲程和冲次都可以通过机械调整实现，调节范围宽。

偏心连杆式的优点是通用性强。冲程可以在8到30毫米之间调节，冲次可以在180到300次每分钟之间调节，覆盖了锡矿重选的大部分粒级需求。运行平稳，噪音低，维护简单，故障率低。

缺点是调节不如惯性弹簧式方便，改变冲程需要停机调整偏心块位置。冲次调节需要更换皮带轮，不如变频调速灵活。

适用场景：锡矿精选段通用配置、给矿粒级波动较大的场合、对运行稳定性要求高的选厂。

江西德兴某选厂在摇床精选段全部采用偏心连杆式床头，给矿粒级在0.02到0.5毫米之间波动，通过调整冲程和冲次，锡精矿品位稳定在45%到50%，回收率保持在82%以上。

惯性弹簧式床头的特点与适用场景

惯性弹簧式床头通过偏心块旋转产生惯性力，惯性力通过弹簧传递给床面。冲程通过改变偏心块偏心距调节，冲次通过改变电机转速调节。

这种床头的优点是冲程大，最大可以达到40毫米，适合处理较粗粒物料。结构简单，制造成本低，调节方便。配合变频器使用，冲次可以无级调节。

缺点是运行稳定性不如偏心连杆式。惯性力对床面的冲击较大，长期运行后弹簧容易疲劳，床面运动轨迹会发生变化。冲次偏高时振动和噪音明显增大。

适用场景：锡矿粗选段、跳汰尾矿的扫选、给矿粒度较粗的场合。

凸轮摇臂式床头的特点与适用场景

凸轮摇臂式床头结合了凸轮和摇臂机构，冲次可以达到380次每分钟，是四种型式中冲次最高的。冲程调节通过改变摇臂支点位置实现，调节范围6到22毫米。

这种床头的优点是冲次高、运行平稳，特别适合0.037毫米以下的细粒锡石精选。在细泥摇床上表现突出，能有效回收离心选矿机精矿中的细粒锡石。

缺点是冲程小，不适合粗粒物料。结构相对复杂，维护要求高于偏心连杆式。

适用场景：细泥摇床、离心选矿机精矿的精选、对细粒回收率要求高的场合。

床头选型的实操判断依据

面对具体项目，怎么判断该选哪种床头。以下几条依据可以直接用。

依据一：看给矿粒级

给矿中0.5毫米以上占比高，选惯性弹簧式或偏心连杆式。给矿中0.074毫米以下占比高，选凸轮杠杆式或凸轮摇臂式。给矿粒级分布宽，选偏心连杆式，调节范围能覆盖。

依据二：看处理量

处理量大、床面尺寸大的场合，选偏心连杆式或惯性弹簧式，输出力矩大，能带动大床面。处理量小、床面尺寸小的场合，选凸轮杠杆式或凸轮摇臂式。

依据三：看精矿品位要求

要求精矿品位高，选冲次高的型式，凸轮摇臂式或凸轮杠杆式。冲次高意味着单位时间内床面往复次数多，物料分层更充分，精矿品位更容易拉高。

依据四：看操作维护条件

选厂技术力量强、有专职摇床操作工，可以选调节范围宽但操作要求高的型式。选厂位置偏远、维护不便，选结构简单、故障率低的偏心连杆式。

依据五：看与床面的配套

床头输出力矩要与床面重量匹配。6S摇床床面重量约150到200公斤，配偏心连杆式或惯性弹簧式床头。云锡式摇床床面重量约100到150公斤，配凸轮杠杆式或凸轮摇臂式床头。床头力矩不足会导致冲程衰减，床面运动轨迹失真，分选效果大幅下降。

床头选型与床面材质的配合

床头选型不能脱离床面单独考虑。锡矿摇床床面常见材质有木质、玻璃钢和聚氨酯三种。

玻璃钢床面是目前锡矿摇床的主流选择，重量适中、耐磨性好、不易变形，配偏心连杆式床头是通用性最强的组合。聚氨酯床面重量轻，适合高冲次运行，配凸轮摇臂式床头在细泥精选段表现好。

常见问题

问：床头冲程冲次调不好，回收率上不去怎么办？

答：先确认给矿粒级。粗粒用大冲程低冲次，细粒用小冲程高冲次。如果调整后回收率仍不理想，检查床面横向坡度和冲洗水量是否匹配。床头参数、坡度、水量三者要联动调整，单独调一个参数效果有限。

问：变频器能不能替代机械调节冲次？

答：可以部分替代。变频器实现冲次无级调节，操作方便。但冲程仍然需要机械调节，变频器改变不了冲程。冲程和冲次需要配合调整时，变频器只能解决冲次这一半问题。

问：床头运行一段时间后冲程变小了，什么原因？

答：常见原因有三个。弹簧疲劳导致回位力不足，连杆机构磨损导致间隙增大，偏心块松动导致偏心距变化。逐一检查，更换磨损件，重新紧固偏心块。

问：一台摇床能不能配两种床头？

答：可以，但不建议。床头和床面是配套设计的，更换床头需要重新调整床面水平、横向坡度和连接机构。如果确实需要改变分选参数，优先通过调节现有床头实现，而不是更换床头型式。

问：二手摇床床头能用吗？

答：看磨损情况。床头的主要磨损件是弹簧、连杆轴套和凸轮面。这些部件磨损后可以更换，更换成本通常低于新床头。但如果床身铸铁件出现裂纹或变形，不建议继续使用。

问：锡矿精选段用哪种床头最多？

答：偏心连杆式。调节范围宽、运行稳定、维护简单，适合大多数锡矿精选场合。如果给矿偏细、对精矿品位要求特别高，可以选凸轮摇臂式。如果给矿偏粗、处理量大，可以选惯性弹簧式。

摇床床头选型没有唯一答案，给矿粒级是首要判断依据，处理量和精矿品位要求是次要依据，操作维护条件是现实约束。把床头和床面作为一套系统来选，而不是分开考虑，才能让摇床在锡矿重选流程中发挥出应有的分选效果。床头选对了，摇床的回收率和精矿品位才有基础保障。
