金红石锆英砂矿重力加磁选加静电分选联合选矿EPC工程：全流程交钥匙总包方案

金红石锆英砂矿重力加磁选加静电分选联合选矿EPC工程：全流程交钥匙总包方案

本文速览

金红石锆英砂矿重力、磁选和静电分选联合选矿EPC工程涵盖从矿物加工试验到生产线交付的全部建设环节，总包方对工程的质量、进度和成本负全面责任。工程建设的核心是重选、磁选、电选联合加工工艺的精准落地，工艺方案的合理性直接决定最终产品的品质和市场价值。金红石和锆英石两类矿物在物理性质上既存在共性（均属重矿物、均无磁性），又存在本质差异（导电性不同），这一特点决定了加工工艺必须采用重选预富集、磁选除钛铁、电选锆金分离的联合流程。EPC总包方需具备完整的重选、磁选和电选技术集成能力。一条完整的联合生产线处理量五到五十吨每小时，最终锆英砂精矿品位可达百分之六十六到六十八，金红石精矿二氧化钛品位可达百分之八十五到九十。

什么是金红石锆英砂矿联合选矿EPC工程

EPC是设计、采购、施工三个英文单词的缩写。金红石锆英砂矿联合选矿EPC工程是指总承包方按照合同约定，承担从原矿性质分析、选矿工艺流程设计、全套加工设备采购供应、土建及安装施工、系统调试直至最终交付合格精矿产品的全链条工程服务。EPC模式的核心价值在于将技术方案设计与工程实施深度绑定，确保工艺意图在施工和调试环节得到完整贯彻。

EPC工程的内容边界覆盖加工厂红线范围内的全部设施，包括原矿受料与洗矿车间、脱泥与分级车间、重选车间（螺旋溜槽加摇床）、磁选车间（弱磁选加强磁选）、干燥加热车间、电选车间（三段静电分选）、精矿脱水包装车间、尾矿浓缩压滤系统、生产供水及回水系统、电力控制系统、厂区道路及排水设施。工程交付标准为生产线连续稳定运行七十二小时，金红石精矿和锆英石精矿的各项指标达到合同约定的性能保证值。

EPC模式将设计、采购、施工深度整合，相比传统分项发包模式可缩短建设周期百分之二十以上，降低业主的管理协调成本。传统模式下业主自己协调设计院、设备商、施工队，出问题互相推诿。EPC模式下总包方是唯一责任主体，对工艺指标、设备性能、工程质量、交付周期负总责。签约前锁定工艺指标，交付时按合同验收，精矿品位达不到合同约定就不验收、不付尾款。

为什么金红石锆英砂矿必须采用联合选矿

金红石和锆英砂常常共生在海滨砂矿中。锆英石密度四点六到四点七，不导电，无磁性或弱磁性。金红石密度四点二到四点三，无磁性，导电。钛铁矿密度四点五到五点零，强磁性，导电。独居石密度四点九到五点五，弱磁性，不导电。

这些矿物在密度、磁性和导电性三个维度上各有差异，但没有一个维度能把所有矿物一次性彻底分开。单一重选能分开石英和重矿物，但分不开锆英石和金红石，两者比重差只有零点四。单一磁选能吸走钛铁矿，但对锆英石和金红石都没辙。单一电选能分开锆英石和金红石，但处理不了低品位物料。

所以必须把三种方法串起来。重选负责大规模抛尾，把占原矿百分之八十五到九十五的脉石石英甩掉。磁选负责按磁性分组，把钛铁矿和独居石从重砂中分离出来。静电分选负责最终分离，利用导电性差异把锆英石和金红石彻底分开。三段的顺序不能调换，重选做不好磁选和电选跟着遭殃，磁选做不好电选就没法正常分选。

工程前期阶段：矿物试验与工艺方案设计

矿物加工试验是EPC工程的技术起点，试验结论的准确性直接决定设计方案的经济性和可靠性。试验样品须从项目矿区代表性位置采集，采样量不少于五百公斤，确保样品在品位、粒度、含泥量和矿物组成方面能够代表矿床的平均水平和波动范围。

试验工作分为基础性质测定和选矿条件试验两个阶段。基础性质测定包括化学多项分析（氧化锆、二氧化钛、三氧化二铁、二氧化硅、三氧化二铝、五氧化二磷等）、矿物定量分析（各矿物种类及含量）、粒度筛析（各粒级金属分布率）、密度测定、比磁化系数测定和导电性测定。这些数据用于验证或修正初步工艺方案的合理性。

选矿条件试验在基础性质测定之后开展。试验内容包括洗矿脱泥条件试验（确定最佳洗矿时间和水量）、螺旋溜槽分选条件试验（给矿浓度、截取位置）、摇床分选条件试验（冲次、冲程、床面坡度）、磁选条件试验（场强、给矿浓度）、电选条件试验（电压、辊速、温度）。条件试验的目的是确定各作业段的最佳操作参数区间，为后续施工图设计提供设计依据。

重力分选：大规模抛尾与预富集

重力分选是联合选矿的起点，目标是将原矿中占绝大多数的轻矿物丢弃，获得重矿物含量百分之九十左右的重砂，作为干式精选的原料。

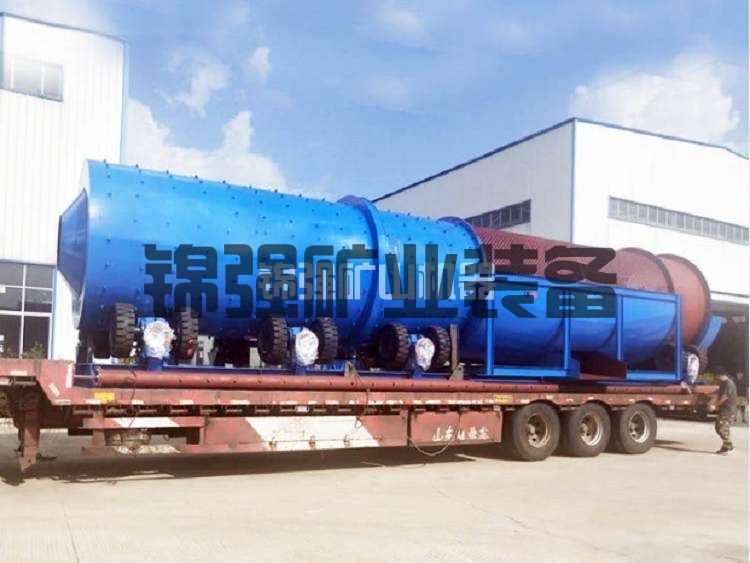

原矿首先经过滚筒筛清洗筛分，去除黏土、有机物等杂质，并按粒度分级。对于细粒含量高的矿石，需要增加水力旋流器脱泥，消除矿泥对后续重选系统的干扰。脱泥后的矿浆进入螺旋溜槽，锆英石、钛铁矿等高密度矿物沿螺旋内缘富集，石英等低密度脉石被推向螺旋外缘排出。螺旋溜槽处理量大、无需动力、维护简单，是粗选段的标准配置。粗选段通常采用一粗一扫配置，粗选尾矿进入扫选螺旋再次回收，扫选精矿返回粗选给矿。

螺旋溜槽产出的粗精矿经摇床进一步精选。摇床利用床面往复运动和横向水流的综合作用，将重矿物按密度差异展开成扇形带，进一步丢弃残存的轻矿物。摇床精选后的重砂中，重矿物含量可达百分之九十以上。采用筛分、螺旋溜槽、粗一扫工艺，可获得二氧化钛和锆铪氧化物回收率分别为百分之九十三点一一和百分之九十三点六四的重砂。

磁选：按磁性分组除杂

磁选段是湿法转干法后的第一道干式分选工序。重砂中同时含有钛铁矿（弱到中等磁性）、独居石（弱磁性）和锆英石（非磁性），磁选的任务就是把它们按磁性分开。

磁选通常采用弱磁加强磁两段作业。弱磁选首先采用低场强磁选机（约零点一五特斯拉），分离出强磁性的磁铁矿。中强磁选采用场强零点三到零点五特斯拉，分离钛铁矿等中磁性矿物。强磁选采用立环高梯度磁选机，背景场强一点三到一点五特斯拉，分离独居石等弱磁性矿物。

经过磁选后，磁性产品主要是钛铁矿和磁铁矿，可作为钛精矿副产品销售。弱磁性产品主要是独居石，进入独居石分离工序。非磁性产品主要是锆英石和金红石的混合物，进入电选段做最终分离。

磁选段做得好不好直接影响电选段的稳定运行。入料中磁性矿物含量波动，会让电选机始终找不到稳定的分选参数。磁选不彻底，电选就调不稳。

静电分选：锆英石与金红石的最终分离

重选和磁选都没办法把锆英石和金红石彻底分开。静电分选利用的是导电性差异，金红石是半导体，在高压电场中能导电，锆英石是绝缘体，基本不导电。

高压电选机是分离锆英石和金红石的核心设备。物料落在接地的旋转滚筒上，随滚筒进入电晕电场区域。导电的金红石颗粒迅速获得电荷并通过滚筒传走，在离心力作用下抛离滚筒。非导体的锆英石颗粒电荷不易传走，吸附在滚筒表面被毛刷刷下。

电选机的工作电压通常在三十五到五十千伏。分选粒度零点一到二毫米。电选作业对入料温度和湿度有严格要求，物料表面含水率必须低于百分之一，温度一般控制在四十到六十度。温度过低时导电性差异不够明显，温度过高时金红石表面可能氧化变色影响导电性。

静电分选段标准配置为三段作业，粗选、扫选、精选。经过粗选和精选两道电选后，非导体部分产出锆英石精矿，氧化锆品位可以达到百分之六十五以上。导体部分产出金红石精矿，二氧化钛品位可达百分之八十五到九十。长沙矿冶院自主研发的智能高压电选机系列已在国内多个项目应用，广西粤桥和山东域潇的锆钛产线采用其电选设备，实践证明对海滨砂矿锆英石提纯和金红石精选效果稳定。

EPC工程设计的要点

工程设计阶段需要重点关注重选段、磁选段、电选段三者的处理能力匹配、物料衔接、控制逻辑统一和除尘系统配置。

各段处理能力要匹配。重选段处理原矿量最大，磁选段处理重选精矿，静电段处理磁选非磁性产品，三段之间是减量关系，处理量逐级递减。设计时从后往前反推各段需要的处理量，确保静电分选段的处理能力按照磁选非磁性产品产率来设计。

中间产品衔接要顺畅。重选精矿含水率通常在百分之十二到十八，必须经过浓缩、过滤、干燥降至百分之一以下才能进入干式磁选和电选作业。干燥机的处理能力和温度控制是衔接的关键，干燥机偏小则整条线被卡住，温度失控则金红石表面氧化变色影响电选效果。

控制逻辑要统一。整条线采用同一套控制系统，操作界面统一，参数设定统一，报警逻辑统一。各段之间设联锁保护，前段停机时后段自动停止给料，后段故障时前段自动降负荷或停机。

除尘系统要配置。干法作业产生大量粉尘，磁选和电选设备的进出料口必须设置密闭罩和抽风管道。除尘器出口粉尘排放浓度不高于每标准立方米三十毫克。

EPC工程的交付与验收

设备安装完成后进行单机空载试车四小时，联动空载试车八小时，然后带料试车七十二小时。调试期间总包方工程师驻场，逐台调整磁选场强、电选电压、干燥温度等参数。调试的重点不是各段独立调好，而是整个系统联动的稳定性和抗波动能力。

连续七十二小时带料运行，第三方取样化验。达到合同约定的处理量、精矿品位、回收率、能耗指标后，双方签署验收证书。验收指标通常包括锆英石精矿氧化锆含量不低于百分之六十五，金红石精矿二氧化钛含量不低于百分之八十五，综合回收率不低于百分之七十五，吨矿电耗不超过合同约定值，设备运转率不低于百分之九十。

EPC工程的常见问题

工艺方案不适应矿石性质是最常见的问题。不同矿区的金红石锆英砂矿在含泥量、粒级分布、矿物嵌布特征上差异很大，同一套工艺参数不能适应不同矿区。EPC工程启动前必须做充分的选矿试验，不能照搬其他项目的流程和设备配置。

干燥环节是整条线的瓶颈。很多联合选矿生产线调试阶段遇到电选机不出精矿的问题，根源往往不是电选机本身，而是干燥机能力不足导致入料含水率超标。干燥机的选型需要考虑雨季矿石含水率升高的最不利条件。

磁选段和电选段的衔接容易被忽略。磁选机排矿口到电选机进料口的高差不足，中间需要增加提升机或缓冲料仓。管道设计不合理导致物料在弯头处沉积堵管。这些问题在图纸上不容易发现，设备装好了才发现改起来费时费钱。

金红石锆英砂矿重力加磁选加静电分选联合选矿EPC工程的核心价值就是把重选、磁选、静电分选三段从设计到交付全部打包，让业主不用操心设备选型、施工协调和调试摸索。总包方对最终精矿品位和回收率负总责，业主验收时拿到的是一个能稳定产出的完整生产线。实践已经证明，EPC模式比业主自己拼凑建设平均节省工期四到六个月、节省投资百分之十到十五。
