刚玉浓缩机械：从分级旋流器到磁选提纯的全套设备参数

选矿设备技术工程师 | 参数精准解读

刚玉砂矿浓缩机械，选设备先看三个核心参数决定系统性能：刚玉比重三点九到四点一、有效分选粒度范围零点零七四到十毫米、精矿品位三氧化二铝可达百分之九十以上。

刚玉浓缩机械的配置围绕一条技术主线展开：利用刚玉与石英、长石等脉石的比重差，通过洗矿、筛分、重选、脱水、磁选等物理手段逐级富集。刚玉莫氏硬度九、化学性质稳定、性脆，这些特性决定了浓缩机械在耐磨性和晶体保护方面有特殊要求。一套完整的刚玉浓缩机械系统涵盖洗矿设备、分级设备、重选设备、脱水设备和磁选提纯设备五大类。

一句话说清核心参数

刚玉浓缩机械系统的核心能力，由给矿粒度范围零到十毫米、处理能力二十到二百吨每小时可调、以及洗矿筛分重选脱水磁选五段流程的综合回收率百分之八十五到九十这三个关键参数共同定义。其中分级旋流器承担细粒级浓缩脱水任务，磁选机承担最终提纯任务。

核心参数表

以下是一套日处理原矿一百吨的典型刚玉浓缩机械系统主要设备配置及技术参数。实际选型需根据原矿含泥量、粒度组成及目标产能进行调整。

整线总装机功率约一百到二百千瓦，日处理一百吨的刚玉砂矿浓缩机械系统设备投资约一百五十到四百万元。

每个设备参数意味着什么

水力旋流器是刚玉浓缩系统中处理细粒级物料的核心设备，用于零点五毫米以下粒级的分级和浓缩。旋流器内表面镶有刚玉耐磨衬里，这并非巧合。刚玉本身的硬度极高，莫氏硬度九，作为衬里材料时耐磨性远超普通铸铁或橡胶。刚玉砂矿的矿浆中含有大量刚玉颗粒，普通衬里磨损极快，而刚玉衬里与物料同材质，使用寿命可延长数倍。旋流器组的底流口和溢流管可更换，根据分级粒度和浓度要求选用不同直径，给矿压力控制在零点一到零点三兆帕。

螺旋溜槽在刚玉浓缩中承担二到零点五毫米中粒级的处理任务。螺旋溜槽无需动力，单纯依靠重力分选，是整线最省电的设备。其内表面采用刚玉涂层，形成强摩擦表面，浓缩效果优于普通塑料表面。这个细节对刚玉砂矿浓缩尤为重要，刚玉颗粒与刚玉内衬摩擦系数匹配，物料在槽面上的运动轨迹更稳定，分选精度更高。螺旋溜槽处理粒级零点三到零点零二毫米，给矿浓度百分之二十五到三十五，浓度每波动百分之五，精矿产率可能变化二到三个百分点。

磁选是刚玉浓缩系统中决定最终精矿品位的环节。刚玉本身属于非磁性矿物，但砂矿中常伴生含铁杂质矿物如石榴石、钛铁矿等，单纯靠重选无法去除。辊式强磁磁选机采用双辊设计，第一辊场强五千高斯用于粗选，第二辊场强一万高斯用于扫选。这种两级磁选结构可有效分离不同磁性的杂质矿物。磁辊转速四十到二百转每分可调，依据物料粒度调整，粒度大时转速调低，粒度小时转速调高。该设备专门用于刚玉等非金属矿物的除铁提纯，处理粒度零点五到二十毫米。

圆筒洗矿机是浓缩系统第一道工序，通过筒体旋转和高压喷淋将粘土碎散剥离。洗矿浓度控制在百分之六十到七十，洗涤时间三到六分钟。筒体内部采用橡胶内衬而非钢制衬板，目的是保护刚玉晶体免受撞击损伤。刚玉性脆，虽然硬度极高但冲击韧性有限，钢制衬板在旋转中可能造成晶体破裂，降低产品经济价值。含泥量超过百分之二十的矿石需采用双段洗矿流程。

不同设备配置怎么选

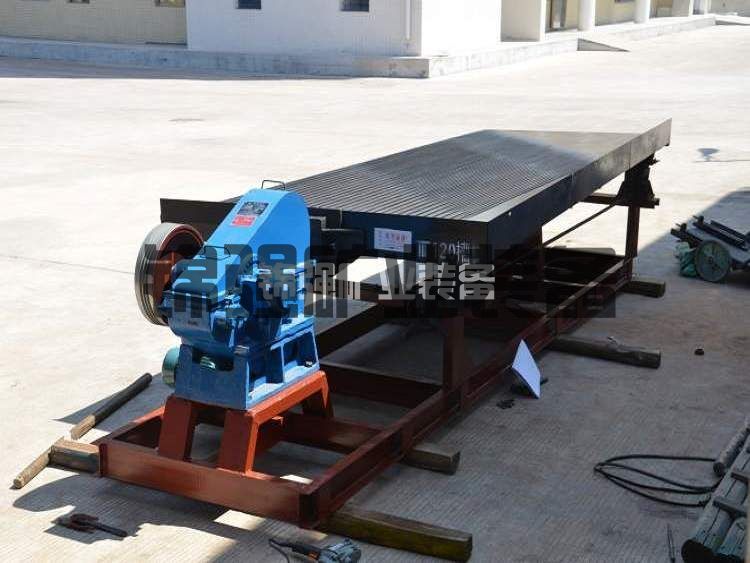

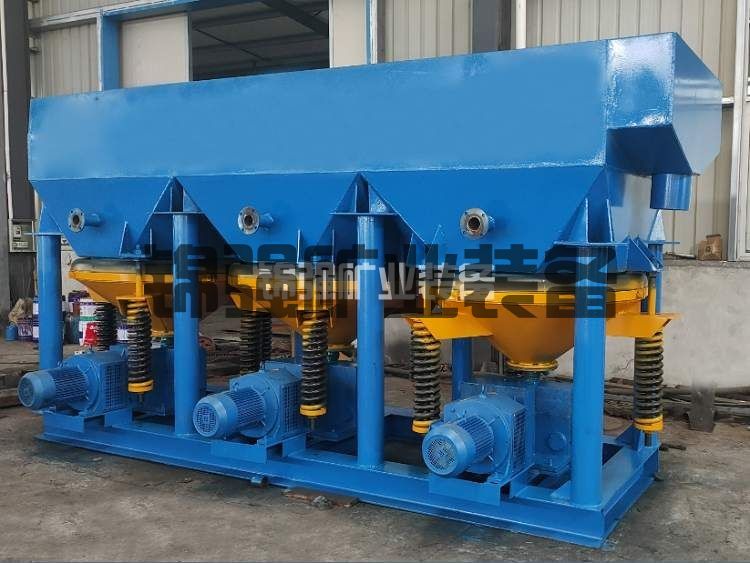

小型配置日处理五十吨以下，适合小型砂矿或探采结合阶段。设备配置为圆筒洗矿机加单层振动筛加一台跳汰机加两台摇床加一台脱水筛。投资约八十到一百五十万元。省略磁选环节，精矿品位受限，适用于对杂质要求不高的工业刚玉产品。

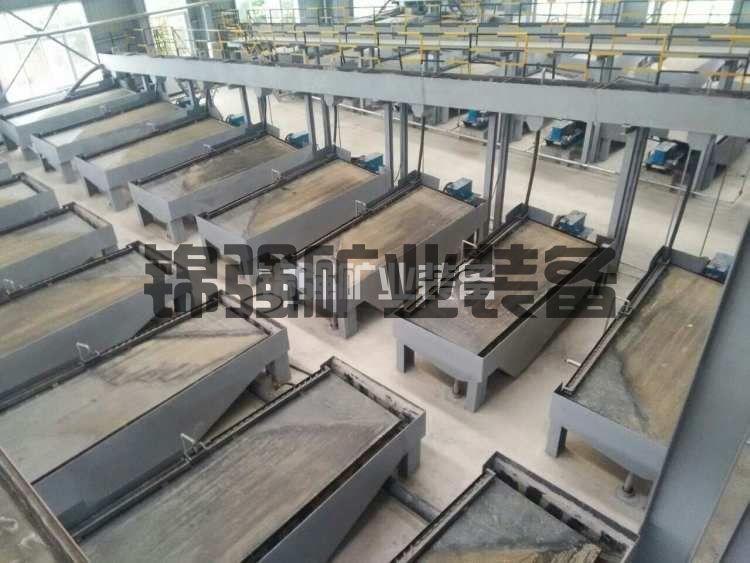

中型配置日处理一百吨左右，是大多数成熟砂矿扩产的首选规模。设备配置为圆筒洗矿机加双层振动筛加二到三台跳汰机并联加螺旋溜槽组加四到六台摇床加水力旋流器组加高频脱水筛加一台辊式强磁磁选机。吨矿运营成本可控制在五十到八十元。磁选段的加入使精矿三氧化二铝品位可从重选后的百分之八十五提升至百分之九十以上。

大型配置日处理二百吨以上，适合大规模工业化生产。在设备数量上增加并联机组，磁选部分可采用两台以上磁选机串联或并联，配置PLC自动控制系统和在线品位监测设备。投资约三百到六百万元，综合回收率可稳定在百分之九十以上。

记住这个逻辑：产能目标决定设备规格和并联数量，目标精矿品位决定磁选段的配置。

实际运行数据

以日处理一百吨刚玉砂矿的浓缩机械系统为例。洗矿段圆筒洗矿机实际处理量约九十五吨每小时，给矿浓度约百分之六十五。分级段双层振动筛筛分效率约百分之九十二。重选段跳汰机粗选回收率约百分之九十，螺旋溜槽中选回收率约百分之八十五，摇床精选回收率约百分之八十。旋流器组底流浓度可达百分之六十五到七十，溢流浓度约百分之十到十五。脱水筛产品含水量低于百分之八。磁选段对石榴石等磁性杂质的去除率约百分之九十五，精矿三氧化二铝品位从百分之八十五提升到百分之九十二。

整线实际运行电耗约每吨十五到二十度，吨矿运营成本约五十到八十元。设备运转率约百分之九十三。

关键维护周期方面，旋流器刚玉内衬每六到十二个月检查更换，筛网每七到十天检查更换，跳汰机筛板每三十天清理，磁选机传送带每六到十二个月更换。

选型核对清单

原矿分析报告必须包含粒度筛析、含泥率、刚玉品位、伴生矿物种类及含量。旋流器选型需明确处理矿浆量、给矿浓度和目标底流浓度，以此确定旋流器直径和并联数量。磁选机选型需明确目标杂质矿物的磁性强弱，以此确定所需场强范围和磁选级数。供水能力方面整线吨矿耗水量零点五到一点五吨，循环水利用率需达百分之八十五以上。电力条件方面变压器容量至少是总装机功率的一点二倍。

刚玉浓缩机械系统的核心配置就是分级旋流器加螺旋溜槽加磁选机这套组合。把处理量吨位、分级精度、磁选场强三个核心参数吃透，再结合原矿分析报告和预算范围，就能做出靠谱的设备选型判断。
