锆矿中试厂

实验室小试结果再好，直接放大到工业规模也往往出问题。锆矿中试厂是连接实验室和量产工厂的关键桥梁，通过连续、稳定、中等规模的生产测试，验证工艺参数、设备选型和回收率指标，将工业化风险降低80%以上。本文从中试目的、工艺流程、设备配置、投资预算到数据应用，完整解析如何建设中试厂并利用中试数据指导大规模生产。

一、为什么需要中试厂

锆英石与金红石、钛铁矿的分离，实验室摇床一次试验就能得到品位ZrO2 67%的精矿。但到了工业规模，同样的工艺，回收率从90%掉到75%，精矿品位只有62%。这不是设备问题，是放大效应。

实验室小试的局限性在于：处理量小（公斤级），操作精细，矿浆条件可控。而工业生产处理量是吨级，给矿波动大，设备连续运转，边界条件完全不同。直接跳过中试，意味着把风险全部押在放大后的第一次开机上。

锆矿中试厂的核心价值体现在三个方面：

工艺验证。小试阶段确定的场强、电压、浓度、温度等参数，在中试规模下重新标定。因为磁选机介质板的堆积方式、电选辊筒的长度、干燥机的停留时间等，小试设备无法模拟工业机的真实工况。

设备选型。中试可以直接对比不同厂家、不同型号的设备。例如1.0T和1.4T的磁选机对同一批矿的分选效果差异，实验室无法复现，中试可以。

经济评估。中试运行积累的电耗、水耗、药耗、人工、维修数据，是编制可行性研究报告和投资预算的真实依据，远比理论计算可靠。

一个真实案例：新疆哈密某企业，实验室小试锆英石回收率88%。未做中试直接上工业线，投产后回收率仅71%，折腾两年，更换了磁选机、增加了电选次数，累计投入400多万元，才把回收率提到82%。如果前期花80万建一个中试厂，这些问题三个月就能发现并解决。

二、中试厂的规模定位

中试厂的处理能力通常为工业线的1%到5%。对于锆矿分离项目，工业线处理重砂规模一般为3-10吨/小时，中试厂推荐处理量100-500公斤/小时。

选择这个规模的理由：

样品代表性。处理量足够大，可以消耗1-3吨原矿，避免小试中几十公斤样品不均匀带来的偶然误差。

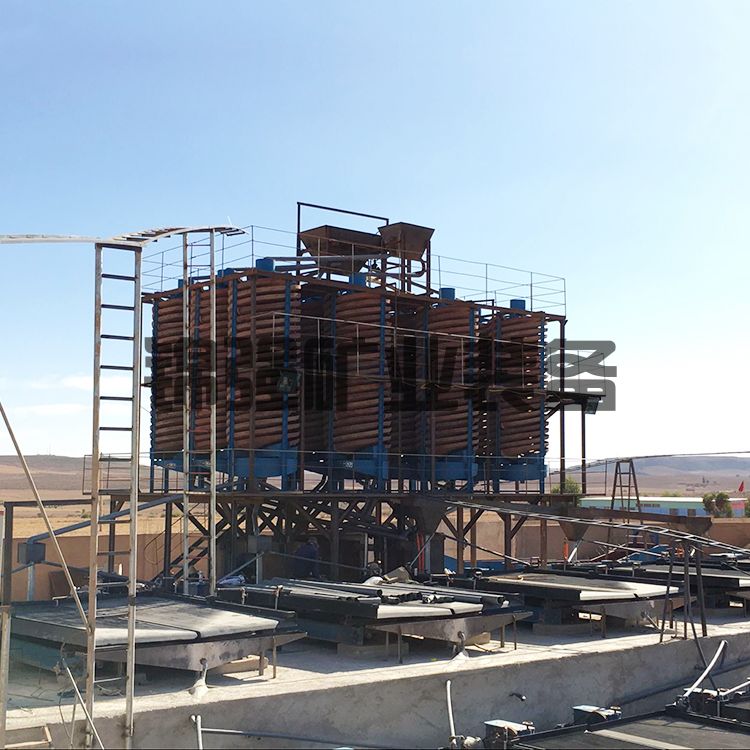

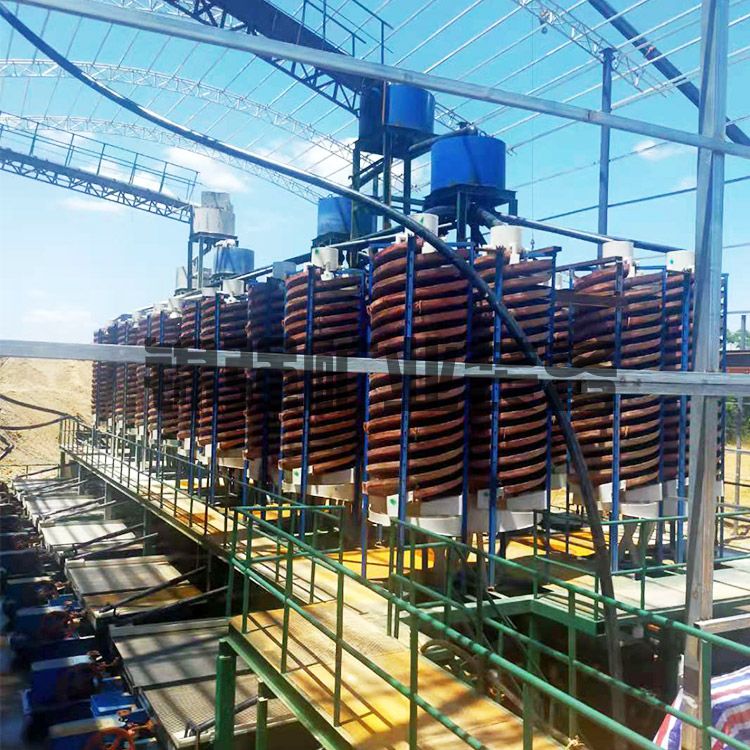

设备接近工业型。100-500公斤/小时的处理量，可以使用小型工业设备，如φ600螺旋溜槽、φ300高梯度磁选机、单辊电选机等。这些设备的结构、原理与大设备一致，测试结果具有放大参考价值。

运行成本可控。中试厂连续运行一周，消耗原矿50-150吨，电耗约5000-20000度，人工3-5人。总成本控制在10-30万元，远低于工业线失败后的整改投入。

时间效率高。连续运行5-10天即可获得足够数据，不会拖累项目整体进度。

三、中试工艺流程设计

以处理海滨重砂（锆英石45%、金红石22%、钛铁矿18%、独居石8%）为例，中试厂采用以下流程。

流程概述

原矿仓 电磁振动给料 微型回转干燥机 直线筛（筛除+0.5mm） 弱磁选（永磁辊） 中磁选（电磁感应辊） 强磁选（周期式高梯度磁选机） 高压电选（单辊） 产品收集。

各工序操作要点

干燥工序

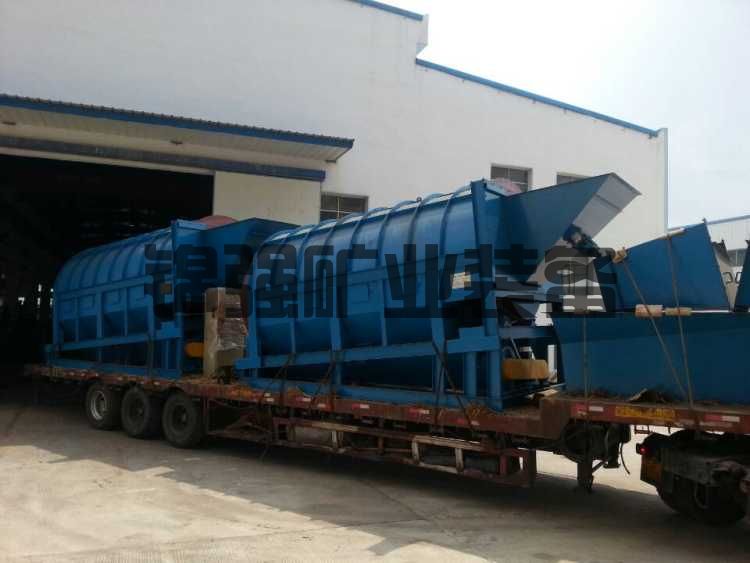

采用电加热微型回转干燥机，筒体φ0.4×4m，处理量150公斤/小时。出料温度控制在85-95℃，含水率≤0.5%。每2小时取样测含水率，确保后续磁电选效果。

弱磁选
永磁辊式磁选机，场强0.25T，辊筒转速120r/min。去除钛铁矿粗粒，磁性产品收集后化验TiO2含量。

中磁选
电磁感应辊式磁选机，场强0.7T可调。分离独居石，非磁产品进入强磁选。记录不同场强下独居石去除率和锆英石损失率。

强磁选
周期式高梯度磁选机，背景场强0-1.5T无级可调，介质板间隙1.5mm。每次试验装入30公斤物料，设定场强后运行15分钟。分别收集磁性产品和非磁性产品，化验ZrO2、TiO2、Fe2O3。通过5-7组不同场强的试验，绘制回收率与品位关系曲线。

高压电选
单辊电选机，辊筒直径200mm，长度300mm。电压0-30kV可调，辊筒转速0-200r/min可调，表面温度室温-100℃可电加热。每次试验给料5公斤，记录导体产品和非导体产品的产率、品位。

中试工艺参数记录表示例

从上表选择兼顾品位和回收率的组合，如ZT-03：强磁选1.4T、电选22kV，锆精矿品位65.8%、回收率83.7%。

四、中试厂设备配置清单

以处理能力200公斤/小时、连续运行5天（总处理量24吨）为设计目标，设备配置如下。

辅助工具：电子天平（量程30kg，精度1g）、烘箱、取样器、缩分器、制样粉碎机。总投资约45-60万元。

场地要求：中试厂房面积150-200平方米，层高6米。需要配备水源、380V电源（总容量约50kW）、压缩空气（0.6MPa）。建议选址靠近原料堆场，减少运输。

五、中试运行的关键数据采集

中试不是简单走一遍流程，而是系统采集以下六类数据。

第一类 物料平衡数据

记录每个工序的入料量和出料量，计算产率。以1000公斤原矿为基准，完整记录：

原矿重砂 1000kg
干燥后 992kg（水分蒸发8kg）
弱磁选 磁性产品120kg，非磁872kg
中磁选 磁性产品65kg，非磁807kg
强磁选 磁性产品410kg（锆粗精矿），非磁397kg（金红石+石英）
电选 导体产品320kg（金红石精矿），非导体产品77kg（最终尾矿）

第二类 品位数据

每道工序的产品每2小时取样一次，送化验室分析ZrO2、TiO2、Fe2O3、REO。至少积累10组数据，计算平均值和标准差，评估工艺稳定性。

第三类 能耗数据

分别记录干燥、磁选、电选的耗电量。干燥工序每吨物料耗电约35-45度，磁选约15-20度，电选约8-12度。这些数据直接用于工业厂运营成本测算。

第四类 设备运行参数

记录每台设备的最佳工作点：干燥机转速、出口温度；磁选机场强、给料速度、介质板清洗周期；电选机电压、辊筒转速、辊筒温度、电极间距。

第五类 故障与异常

记录设备故障次数、原因、修复时间。如磁选机介质板堵塞周期、电选机高压打火频率、干燥机物料结壁情况。这些都是工业设计优化的输入。

第六类 人力与操作

统计每班所需操作人数、操作难度、培训时间。中试阶段暴露的操作问题，在工业设计时可通过增加自动化来规避。

数据卡片
以处理量200kg/h连续运行120小时（5天）为例，总处理原矿24吨，获得锆精矿约9.5吨。化验数据组数：原矿10个、各产品各10个，总计约70个化验数据。电耗约2600度。直接成本（电+人工+耗材+化验）约2.8万元。分摊设备折旧（按30%计入）后总成本约4.5万元。每吨原矿的中试成本约1875元，远低于工业线失败后数百万元的整改费用。

六、从中试数据到工业设计

中试报告不应只堆砌数据，而应给出明确的工业设计建议。以下是中试数据向工业转化的四个关键映射。

映射一 设备规格放大

中试磁选机介质板间隙1.5mm，处理量20kg/h。工业磁选机介质板间隙相同，但有效长度从300mm放大到2000mm，处理量按比例放大到约130kg/h（实际需考虑堆积效率，取80-100kg/h）。由此计算工业磁选机台数。

映射二 参数控制范围

中试得出强磁选场强1.4T最佳，但允许波动±0.05T仍能接受。工业设备应具备1.35-1.45T的调节能力，对应励磁电流调节范围。

映射三 车间布置优化

中试发现强磁选到电选需要高差至少1.8米，否则皮带溜槽容易堵料。工业厂房设计时，两层平台间距按2.5米预留。

映射四 环保措施强化

中试阶段干燥粉尘浓度约50mg/m³，超出国标。工业设计需增加二级除尘（旋风+布袋），过滤面积至少放大20倍。

金句：中试不是走过场的试验，而是工业设计的试错场。中试阶段暴露的问题越多，工业投产后的麻烦就越少。

七、中试厂的三种应用场景

场景一 新矿石的工艺开发

从未处理过的锆矿资源，如新疆某地的风化残积砂，没有现成工艺。中试厂通过10-20组条件试验，确定最优流程和设备参数。周期1-2个月，费用20-40万元。

场景二 现有选厂的提产改造

某锆矿选厂产能达不到设计值，怀疑是磁选机能力不足。中试厂用原矿分别测试1.2T和1.5T磁选机，发现1.5T可将锆回收率从76%提到84%。据此决策更换磁选机，投资180万元，年增产值600万元。

场景三 进口设备的国产化替代

企业长期使用进口电选机，担心国产设备性能不足。中试厂采购一台国产电选机，与进口机并排运行，用同一批物料对比分选效果。国产机锆精矿品位低0.3个百分点，但价格只有进口的35%，最终选择国产方案，节省设备投资约200万元。

八、常见问题与解答

问：中试厂必须建在工业厂址上吗

答：不一定。中试厂可以建在靠近实验室或总包方工厂的地方，方便技术支持和化验。但中试完成后，工业厂选址可能变化。如果中试厂和工业厂在同一地点，可以节省部分设备重复投资（如干燥机、除尘器等可搬迁利旧）。

问：中试需要多少原矿样品

答：至少需要3-5吨代表性原矿。其中1吨用于条件试验和参数摸索，2-4吨用于连续验证试验。样品采集应覆盖矿体不同区域、不同深度，确保代表性。

问：中试厂运行多久算有效

答：有效中试需要连续稳定运行72小时以上，且给矿品位波动在±10%以内，产品品位和回收率达到预期。72小时内至少取样6次，每次结果在指标范围内。

问：中试报告应该包含什么内容

答：至少包含以下章节：原矿性质分析、试验设备与流程、条件试验结果、连续试验结果、物料平衡表、能耗水耗数据、最佳工艺参数推荐、设备选型建议、投资估算、风险分析。报告应有数据、有图表、有结论，不能模棱两可。

问：中试结果和工业投产结果能完全一致吗

答：不会完全一致。工业规模下，物料输送距离更长，矿浆停留时间有差异，设备密封性也不同。通常工业投产的实际回收率比中试低3-5个百分点，精矿品位低0.5-1.0个百分点。这个偏差应该在工业设计时预留。

问：中试厂可以租用吗

答：部分大型EPC总包方或研究院提供中试服务，企业可以租赁中试平台，按运行天数或处理量付费。日租金约5000-10000元，含设备、操作人员和技术指导。租用比自己建厂更灵活，适合单次项目。

九、总结

锆矿中试厂是工业化过程中最值得投入的一笔钱。它的价值不是保证成功，而是用较小的代价提前发现问题，避免灾难性失败。

从投入产出看，一个60万元的中试项目，可以规避数百万元的工业整改风险。从中试数据中获得的工艺参数、能耗指标、设备选型依据，能大幅提高可行性研究的可靠性，也更容易获得银行或投资机构的认可。

记住三条：

第一，不要用小试结果直接放大。小试和中试之间的差距，往往比中试和工业之间的差距更大。

第二，中试的数据不在于多，而在于系统。物料平衡、品位、能耗、设备参数四类数据缺一不可。

第三，中试结束不是终点，而是工业设计的起点。中试报告中必须有明确的放大建议，而不是让工业设计师重新摸索。

如果你的锆矿项目已经完成小试，准备进入工业化阶段，请认真考虑建一个中试厂。花两个月、几十万元，换一个确定性的未来。这笔账，怎么算都划算。
