锡矿选矿工艺流程 跳汰机摇床组合流程

【30秒速读】

跳汰机和摇床是锡矿重选的两大主力设备，一个管粗粒，一个管细粒。

跳汰机负责粗选段快速丢尾，摇床负责精选段提质回收。

两者的衔接粒度通常在零点五毫米左右，跳汰机尾矿进摇床，摇床中矿返回再磨。

这套组合流程结构简单、运行成本低、操作直观，是中小型锡矿重选厂最常见的配置。

下面从设备分工、粒度匹配、流程组织、操作要点和现场问题几个方面展开。

一、跳汰机和摇床各管什么

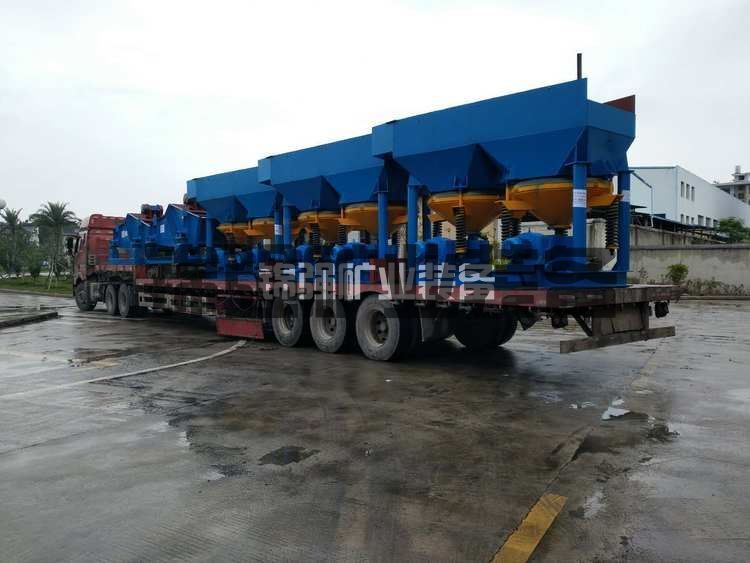

跳汰机是处理粗粒物料的重选设备。它的工作原理是利用垂直交变水流使矿粒床层松散，按密度分层。密度大的锡石沉在底层，密度小的脉石浮在上层，分别排出。

跳汰机的给矿粒度通常在零点五到五毫米之间。给矿太细，跳汰机分选效率急剧下降，因为细粒物料在垂直水流中沉降速度差异小，分层困难。给矿太粗，设备处理能力受限，且锡石解离可能不充分。

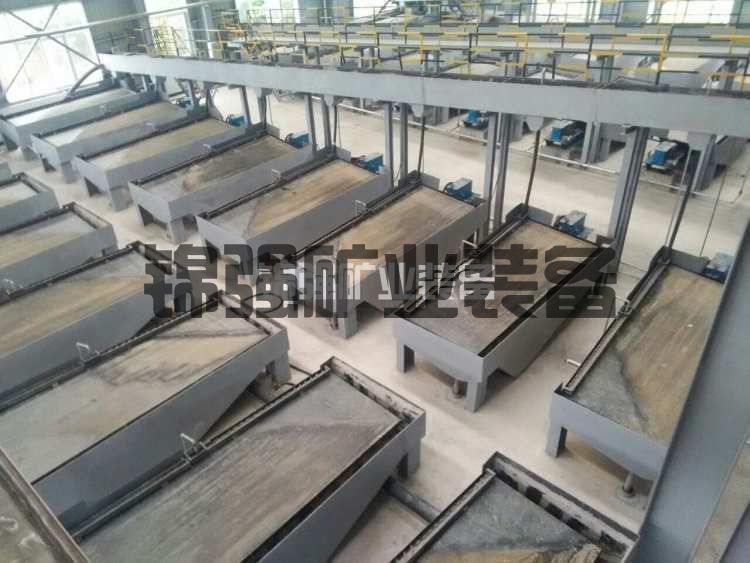

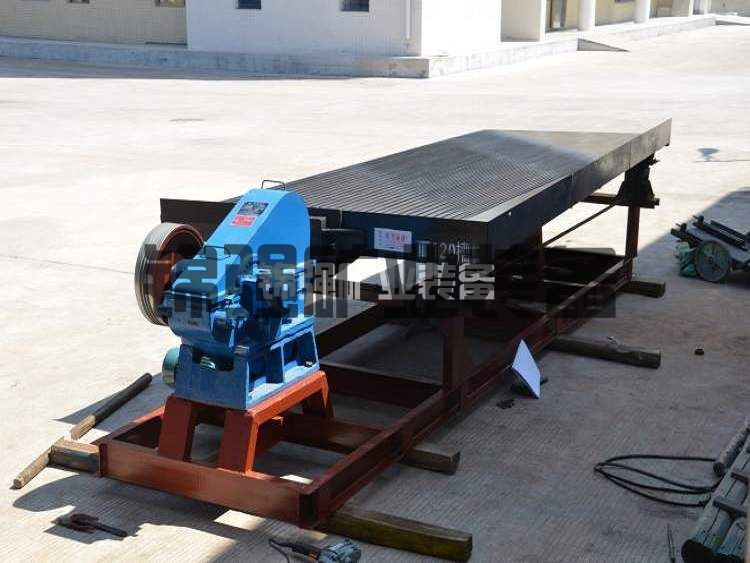

摇床是处理细粒物料的重选设备。它的工作原理是利用床面不对称往复运动和横向水流，使矿粒在床面上按密度和粒度分层分带。密度大的锡石沿床面纵向运动，进入精矿端。密度小的脉石沿横向运动，进入尾矿端。

摇床的给矿粒度通常在零点零二到零点五毫米之间。给矿太粗，床面来复条阻挡不住，矿粒直接冲走。给矿太细，矿粒在床面上运动速度太慢，处理量上不去。

这两台设备的分界线就是零点五毫米。零点五毫米以上归跳汰机，零点五毫米以下归摇床。这个分界不是绝对的，实际生产中会根据矿石性质和设备型号微调。

二、为什么要把跳汰机和摇床组合起来

锡石嵌布粒度不均匀，粗的可以到几毫米，细的只有几十微米。单一设备无法覆盖全部粒度范围。

跳汰机处理粗粒效率高、处理量大、运行成本低，但对细粒物料无能为力。摇床处理细粒精度高、分选效果好，但处理量小、占地面积大。

把两者组合起来，跳汰机先粗选丢尾，把大量脉石在粗粒段丢掉，减轻摇床负荷。摇床再细选提质，把跳汰机尾矿中残留的细粒锡石回收回来。

这个组合的逻辑是：粗粒段用低成本设备快速丢尾，细粒段用高精度设备精细回收。粗粒段处理量大，细粒段处理量小，两段处理能力匹配好了，整个流程就顺畅。

如果只用跳汰机，细粒锡石损失大。如果只用摇床，处理量上不去，粗粒物料在摇床上分选效果也不好。

云南个旧地区大量中小型锡矿重选厂，采用的就是跳汰机加摇床的组合流程。处理量从每天几十吨到几百吨不等，流程简单，操作方便，回收率能做到百分之八十到八十五。

三、流程怎么串

典型的跳汰机摇床组合流程如下。

原矿经过破碎筛分后进入一段磨矿。一段磨矿产品先经过振动筛分级。筛上产品粒度大于零点五毫米，进入跳汰机。筛下产品粒度小于零点五毫米，进入摇床。

跳汰机产出跳汰精矿、跳汰中矿和跳汰尾矿。跳汰精矿进入精选摇床。跳汰中矿返回一段磨矿或者进入二段磨矿。跳汰尾矿进入扫选摇床。

摇床产出摇床精矿、摇床中矿和摇床尾矿。摇床精矿并入跳汰精矿进入精选摇床。摇床中矿返回一段磨矿或者单独再选。摇床尾矿作为最终尾矿排出。

扫选摇床产出扫选精矿、扫选中矿和扫选尾矿。扫选精矿并入跳汰精矿。扫选中矿返回跳汰机或者摇床。扫选尾矿作为最终尾矿排出。

精选摇床产出最终锡精矿、精选中矿和精选尾矿。精选中矿返回摇床或者单独再选。精选尾矿返回跳汰机或者摇床。

这个流程的特点是：分级是第一步，跳汰机和摇床各处理适合自己的粒级。中矿有回路但返回量受控。精选段用摇床提质，保证最终精矿品位。

四、粒度匹配是关键

跳汰机和摇床组合流程能不能跑顺，核心看粒度匹配。

分级筛的筛孔尺寸决定了多少物料进跳汰机、多少物料进摇床。筛孔太大，细粒物料进跳汰机，跳汰机分选效率下降。筛孔太小，粗粒物料进摇床，摇床处理不了。

筛孔尺寸通常在零点五毫米左右。但具体定多少，要看矿石性质和设备型号。

如果锡石嵌布粒度偏粗，零点五毫米以上就能解离大部分锡石，筛孔可以适当放大到零点八毫米或者一毫米。这样跳汰机处理量更大，摇床负荷更小。

如果锡石嵌布粒度偏细，零点五毫米以上解离不充分，筛孔要缩小到零点三毫米或者零点四毫米。这样更多物料进摇床，摇床处理量增加，但分选精度更高。

分级筛的效率也很关键。筛孔堵塞、筛面磨损、给矿量波动，都会导致分级效率下降。分级效率一下降，粗细粒混入对方设备，两台设备的分选效果都受影响。

现场要定期检查分级筛的筛孔尺寸和筛面状态，每班次取样检查筛上筛下的粒度组成。

五、跳汰机怎么操作

跳汰机的操作参数主要有冲程、冲次、给矿浓度和给矿量。

冲程是跳汰机筛板上下运动的距离。给矿粗，冲程要大，床层才能充分松散。给矿细，冲程要小，避免细粒物料被冲走。锡矿跳汰机冲程通常在十到三十毫米之间。

冲次是跳汰机筛板每分钟上下运动的次数。给矿粗，冲次低，让矿粒有足够时间沉降分层。给矿细，冲次高，防止细粒物料在床层中滞留。锡矿跳汰机冲次通常在每分钟一百到三百次之间。

给矿浓度要控制在百分之三十到四十。浓度太高，矿浆黏度大，床层松散困难。浓度太低，处理量上不去，且细粒物料容易被水流带走。

给矿量要稳定。给矿量波动大，床层厚度变化大，分选效果不稳定。现场要设缓冲池或者给矿机，稳定跳汰机给矿。

跳汰机的操作要点是看床层。床层太厚，分选不充分。床层太薄，处理量上不去。操作工要根据床层状态实时调整冲程冲次和给矿量。

六、摇床怎么操作

摇床的操作参数主要有冲程、冲次、横向坡度、给矿浓度和给矿量。

冲程是摇床头往复运动的距离。给矿粗，冲程要大。给矿细，冲程要小。锡矿摇床冲程通常在十到二十五毫米之间。

冲次是摇床头每分钟往复运动的次数。给矿粗，冲次低。给矿细，冲次高。锡矿摇床冲次通常在每分钟二百到三百次之间。

横向坡度是床面横向倾斜的角度。坡度大，尾矿排出快，精矿品位高但回收率低。坡度小，尾矿排出慢，回收率高但精矿品位低。锡矿摇床横向坡度通常在一到五度之间。

给矿浓度要控制在百分之十五到二十五。浓度太高，床面上矿浆流态乱，分带不清楚。浓度太低，处理量上不去。

给矿量要稳定且均匀。给矿量波动大，床面上矿浆流态变化大，分选效果不稳定。给矿要在床面上均匀分布，不能偏流。

摇床的操作要点是看分带。精矿带、中矿带、尾矿带要清晰。分带不清楚，就要调整冲程冲次和横向坡度。精矿带太窄，精矿品位高但回收率低。精矿带太宽，回收率高但精矿品位低。

七、中矿怎么处理

跳汰机摇床组合流程的中矿，包括跳汰中矿、摇床中矿、精选中矿。

跳汰中矿通常返回一段磨矿。因为跳汰中矿中连生体多，需要再磨解离。返回量控制在给矿量的百分之十到十五之间。

摇床中矿通常返回摇床或者单独再选。摇床中矿中细粒连生体多，再磨容易过磨，所以多数现场选择返回摇床再选，而不是再磨。

精选中矿通常返回摇床或者单独再选。精选中矿品位较高，但杂质含量也高，需要单独处理。

中矿返回量要控制。返回量太大，主流程给矿品位下降，分选效率受影响。返回量太小，中矿中的锡石回收不回来，总回收率上不去。

现场要定期检测中矿的锡品位和粒度组成，根据检测结果调整返回量。

八、现场常见问题

问题一：跳汰机精矿品位低。

原因是冲程冲次不对，或者给矿浓度太高，或者床层太厚。解决办法是调整冲程冲次，控制给矿浓度，减薄床层。

问题二：摇床精矿品位低。

原因是横向坡度太小，或者冲程冲次不对，或者给矿浓度太高。解决办法是增大横向坡度，调整冲程冲次，降低给矿浓度。

问题三：摇床尾矿锡含量超标。

原因是横向坡度太大，或者冲程冲次不对，或者给矿量太大。解决办法是减小横向坡度，调整冲程冲次，控制给矿量。

问题四：分级筛堵塞，粗细粒混入对方设备。

原因是筛孔尺寸不合适，或者筛面磨损，或者给矿量太大。解决办法是更换筛面，调整筛孔尺寸，控制给矿量。

问题五：中矿返回量太大，流程堵住了。

原因是中矿再磨细度不够，连生体没有充分解离。或者中矿单独再选设备效率低。解决办法是调整再磨细度，或者增加中矿单独再选设备。

问题六：锡石过磨，细粒锡石损失大。

原因是磨矿细度过细，或者中矿再磨过度。解决办法是采用阶段磨矿阶段选别，粗磨后先重选回收粗粒锡石，重选尾矿再磨再选。中矿再磨细度控制在锡石解离即可。

九、这套组合适合什么情况

跳汰机摇床组合流程适合以下情况。

原矿中锡石嵌布粒度不均匀，既有粗粒又有细粒。

原矿中硫化矿物和铁磁性矿物含量低，不需要浮选和磁选。

处理量不大，中小型选厂，投资预算有限。

场地面积有限，跳汰机和摇床占地面积相对小。

操作人员技术水平一般，流程简单容易上手。

如果原矿中硫化矿物含量高，需要在组合流程后增加浮选脱硫段。如果原矿中铁磁性矿物含量高，需要在组合流程后增加磁选段。如果原矿中锡石嵌布粒度极细，重选回收率低，需要以浮选为主。

十、总结

跳汰机摇床组合流程的核心逻辑是分段处理、粒度匹配、粗丢细收。

跳汰机管粗粒，快速丢尾，处理量大，运行成本低。

摇床管细粒，精细回收，分选精度高，精矿品位有保障。

分级是第一步，筛孔尺寸决定两台设备的分工。

中矿处理是关键，返回量要控制，再磨细度要合适。

这套流程结构简单、操作直观、运行成本低，是中小型锡矿重选厂最常见的选择。

先做矿石试验，再定流程参数，最后配设备。这个顺序不能反。

【关于本文】

数据为行业典型示例，具体以实际矿石试验为准。跳汰机摇床组合流程的工艺参数和设备配置需要根据矿石性质、嵌布粒度、产品要求和场地条件进行针对性设计，建议在流程确定前完成系统的选矿试验。
