针对复杂钨矿的联合工艺设备包：一站式解决多金属、宽粒级、难选矿石的综合方案

针对复杂钨矿的联合工艺设备包：一站式解决多金属、宽粒级、难选矿石的综合方案

核心结论速览

复杂钨矿的核心特征是“三多一宽”：伴生金属多、矿物类型多、嵌布形态多、粒度分布宽。单一选矿方法无法有效处理，必须采用联合工艺设备包

联合工艺设备包不是设备的简单堆砌，而是按照“预选抛尾—分级重选—精细分离—细泥回收”四级逻辑组织的系统性解决方案

一个完整的设备包通常包含8-12台核心设备，覆盖从破碎到精矿产出的全流程，设计处理能力可从100吨/日到2000吨/日

工业应用数据显示，采用联合工艺设备包处理复杂钨矿，综合回收率可比传统工艺提高12-20个百分点，伴生金属综合利用率提升至70%以上

设备包的模块化设计允许根据矿石性质变化灵活调整工艺配置，降低了选厂建设和改造的技术风险

一、复杂钨矿的定义与处理困境

复杂钨矿是一个相对概念，在选矿工程实践中，具备以下一个或多个特征的钨矿被定义为复杂钨矿：

矿物组成复杂。同时含有黑钨矿和白钨矿，两者选矿性质差异大——黑钨矿宜用重选和磁选，白钨矿宜用浮选。单一流程无法兼顾两种矿物的高效回收。

嵌布粒度不均匀。粗粒部分在2mm以上已解离，细粒部分需磨至0.01mm以下才能解离。过粗和过细的粒度分布使任何单一重选设备都无法全面覆盖。

伴生有价金属多。除钨以外，还含有锡、钼、铋、铜、铅、锌、银、铌、钽等一种或多种伴生组分。这些组分的分离需要多种技术手段的组合。

脉石矿物干扰大。含钙脉石（方解石、萤石、白雲石）与白钨矿可浮性相近，含铁脉石（磁铁矿、褐铁矿）干扰重选和磁选分选精度。

传统选矿工艺在处理复杂钨矿时暴露出明显短板。单一重选工艺对细粒级回收率低，对黑白钨混合矿无法有效分离；单一浮选工艺成本高、药剂消耗大，且对粗粒级回收效果差；单一磁选工艺仅适用于黑钨矿，且对给矿品位要求较高。

针对复杂钨矿的联合工艺设备包正是为解决这些困境而设计的系统性方案。设备包的核心思想是：不追求一种设备解决所有问题，而是根据矿石特性的不同维度，配置最擅长的设备，通过多设备、多方法的协同，实现钨及伴生金属的综合回收。

二、联合工艺设备包的四级逻辑架构

针对复杂钨矿的联合工艺设备包按照“逐级富集、分步分离”的原则，分为四个逻辑层级。每个层级解决一个核心问题，配置相应的设备组合。

第一级：预选抛尾

任务：在矿石进入主流程之前，快速丢弃大量低品位废石，降低后续作业的处理成本。

适用条件：矿石中存在明显的密度差异，且钨矿物在粗粒级已有一定解离。

核心设备：粗粒跳汰机、重介质旋流器、光电分选机。

工艺指标：抛尾产率30%-50%，尾矿WO₃品位控制在原矿品位的0.6-0.8倍，即丢弃部分品位低于原矿，钨损失率控制在10%-15%。

第二级：分级重选

任务：对预选精矿进行粒度分级，不同粒级采用不同的重选设备，实现宽粒级的高效覆盖。

适用条件：所有复杂钨矿均需分级重选，这是设备包的核心层级。

核心设备：高频振动筛（分级）、粗粒跳汰机（1-5mm）、螺旋选矿机（0.2-2mm）、摇床（0.05-0.5mm）。

工艺指标：重选段综合回收率75%-85%，产出粗精矿品位5%-20%。

第三级：精细分离

任务：对重选产出的混合粗精矿进行深度提纯和伴生金属分离，产出最终精矿产品。

适用条件：粗精矿中钨品位已富集至5%以上，具备进一步分离的经济性。

核心设备：强磁选机（钨锡分离）、浮选柱（钨钼分离、硫化矿分离）、摇床（再精选）、静电选矿机（钨锡精细分离）。

工艺指标：钨精矿品位65%以上，伴生金属精矿达到相应产品标准。

第四级：细泥回收

任务：回收重选和分级作业中产生的细泥（<0.02mm）中的钨金属。这一级是传统工艺最容易忽视但损失最大的环节。

适用条件：矿石中细粒级钨分布率超过15%。

核心设备：水力旋流器（脱泥）、高梯度磁选机、离心选矿机、细泥浮选系统。

工艺指标：细泥段钨回收率50%-75%，对原矿总回收率的贡献为5-12个百分点。

三、联合工艺设备包标准配置

以下以处理能力500吨/日（原矿）的复杂钨矿选厂为例，列出联合工艺设备包的完整配置清单。该配置适用于黑白钨混合矿、伴生锡或钼、细泥含量中等（15%-25%）的典型复杂钨矿。

破碎筛分模块

设备1：颚式破碎机，型号PE600×900，处理能力50-80吨/小时，用于粗碎。给矿粒度≤500mm，排矿口调节范围75-150mm。

设备2：圆锥破碎机，型号PYB1200，处理能力60-90吨/小时，用于中碎。给矿粒度≤150mm，排矿口调节范围15-30mm。

设备3：振动筛，型号2YK1860，双层筛面。上层筛孔10mm，下层筛孔5mm。用于破碎产品的分级和闭路控制。

预选抛尾模块

设备4：粗粒跳汰机，型号LTA1010/2，双室结构，处理能力20-30吨/小时。给矿粒度5-15mm，用于粗粒级预选抛尾。设备数量：2台。

设备5：重介质旋流器，型号FX350，直径350mm，处理能力30-50立方米/小时。用于5-15mm粒级的辅助抛尾，与跳汰机配合使用。

分级重选模块

设备6：高频振动筛，型号GPS1431，筛孔0.2mm和0.02mm两层，用于将预选精矿分为三个粒级：+0.2mm、0.02-0.2mm、-0.02mm。设备数量：3台并联。

设备7：跳汰机，型号JT2-2，双室，处理能力4-8吨/小时。用于+0.2mm粗粒级的重选。设备数量：4台。

设备8：螺旋选矿机，型号5LL-1200，直径1200mm，5圈，处理能力6-10吨/小时。用于0.2-2mm中粒级的重选。设备数量：8台（一粗二精一扫配置）。

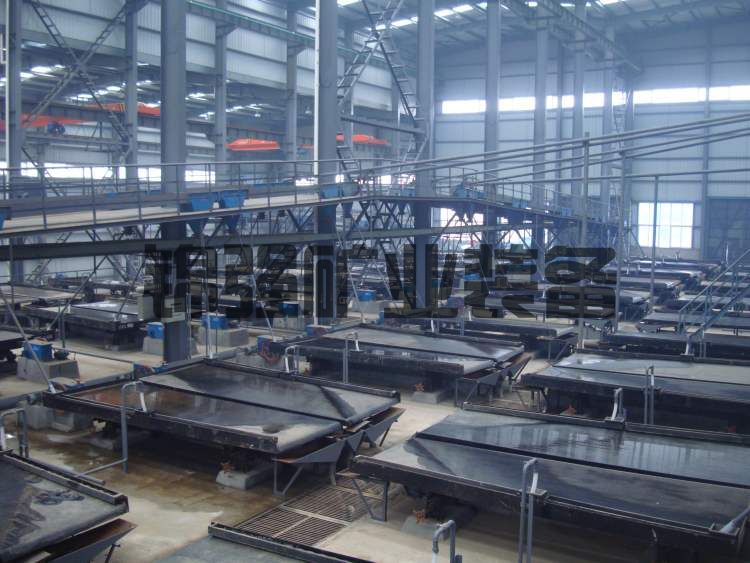

设备9：摇床，型号6-S，床面尺寸4500×1850mm，处理能力1-2吨/小时。用于0.02-0.2mm细粒级的重选。设备数量：12台。

精细分离模块

设备10：强磁选机，型号SLon-1500，磁场强度16000高斯，处理能力15-25吨/小时。用于从混合粗精矿中分离黑钨矿。设备数量：2台（一粗一扫）。

设备11：浮选柱，型号FBC2000，直径2000mm，高度9000mm，处理能力40-60立方米/小时。用于处理磁性尾矿中的白钨矿浮选。设备数量：2台。

设备12：机械搅拌式浮选机，型号XCF-8，单槽容积8立方米。用于硫化矿浮选（铜、钼、铋等）。设备数量：12槽（一粗三精二扫配置）。

设备13：摇床，型号6-S，用于黑钨精矿和锡石粗精矿的再精选。设备数量：6台。

细泥回收模块

设备14：水力旋流器组，型号FX150-GT，直径150mm，用于-0.02mm细泥的分级和脱泥。设备数量：4台并联。

设备15：高梯度磁选机，型号SSS-2000，磁场强度18000高斯，处理能力10-15吨/小时。用于细泥中黑钨矿的回收。设备数量：2台。

设备16：离心选矿机，型号LXC-1000，锥盘直径1000mm，处理能力8-10吨/小时。用于细泥中钨的富集。设备数量：4台。

辅助模块

辅助设备包括：矿浆搅拌槽、给矿缓冲箱、渣浆泵、管道系统、浓密机、过滤机、自动控制系统等。这些设备不直接参与分选，但对流程的稳定运行至关重要。

四、不同复杂类型的设备包配置变体

上述标准配置适用于“典型”复杂钨矿。根据矿石的具体复杂特征，设备包需要进行针对性调整。以下是三种常见变体。

变体一：高黑白钨混合型

矿石特征：黑钨矿与白钨矿比例接近，各占40%-60%。两种钨矿物的选矿方法不同，需要在设备包中同时配置重磁系统和浮选系统。

配置调整：强化浮选模块，增加浮选柱数量和浮选容积。在标准配置基础上，增加2台浮选柱和2台机械搅拌式浮选机。同时调整流程：重选混合粗精矿先经强磁选分离黑钨矿，非磁性产品（含白钨矿）进入浮选系统。白钨浮选采用“常温浮选”工艺，无需加温。

变体二：高锡伴生型

矿石特征：钨与锡共生紧密，锡含量达到0.1%-0.3%，具有综合回收价值。钨锡分离是核心难点。

配置调整：强化精细分离模块中的钨锡分离设备。在标准配置基础上，增加静电选矿机2台，型号YDS-30，处理能力0.5-1吨/小时。流程调整为：强磁选产出的非磁性产品（含锡石）进入摇床预选，摇床精矿进入静电选矿机精细分离。同时增加锡石浮选系统作为备用。

变体三：高细泥型

矿石特征：矿石易碎，-0.02mm细泥中钨分布率超过30%。传统重选对细泥回收效率低。

配置调整：强化细泥回收模块。在标准配置基础上，增加离心选矿机数量（从4台增加至8台），增加高梯度磁选机数量（从2台增加至4台）。同时增加细泥浮选系统，采用“离心机抛尾—高梯度磁选富集—浮选精选”的联合流程。细泥段的设备投资占比从标准配置的15%提升至30%-35%。

五、联合工艺设备包的技术经济指标

以下数据基于处理能力500吨/日、原矿WO₃品位0.45%、伴生Sn品位0.12%的典型复杂钨矿，采用标准联合工艺设备包运行12个月的统计结果。

回收率指标

总钨回收率：82%-86%，其中重选段贡献55%-60%，细泥段贡献10%-12%，浮选段贡献12%-15%。

伴生锡回收率：58%-65%，主要回收于重选段和强磁选段。

伴生钼回收率（如存在）：75%-85%，回收于浮选段。

精矿品位

钨精矿：WO₃品位65%-68%，含杂质（S、P、As）符合国标一级品要求。

锡精矿：Sn品位45%-50%，含WO₃≤0.5%。

钼精矿：Mo品位45%-48%。

综合能耗

吨原矿电耗：28-35度，其中破碎磨矿段占50%，重选段占15%，浮选段占20%，细泥回收段占10%，其他占5%。

吨原矿水耗：3.5-4.5吨，回水利用率可达60%-70%。

药剂消耗

浮选段药剂总成本：12-18元/吨原矿。其中捕收剂（黄药、煤油等）0.3-0.6kg/t，起泡剂（松醇油等）0.1-0.2kg/t，抑制剂（水玻璃等）0.5-1.0kg/t，调整剂（石灰、硫酸等）1.0-2.0kg/t。

设备投资

500吨/日规模的联合工艺设备包，主设备投资：450-650万元（不含土建、安装、辅助设施）。按处理能力折算，单位投资9000-13000元/吨·日。

不同规模的投资系数：200吨/日规模，单位投资约15000-20000元/吨·日；1000吨/日规模，单位投资约7000-10000元/吨·日。

运行成本

吨原矿综合运行成本：70-95元。其中电费20-28元，药剂费12-18元，衬板及钢球消耗8-12元，人工费10-15元，维护费5-8元，管理费用及其他15-20元。

经济效益

以钨精矿12万元/吨、锡精矿15万元/吨（Sn品位45%折算）、年产钨精矿约1800吨（65%品位）、锡精矿约240吨计算，年产值约2.5亿元。扣除运行成本（约1.3亿元），年毛利润约1.2亿元。设备包投资回收期通常为4-8个月。

六、案例参考：某省复杂黑白钨混合矿设备包应用

四川省某钨矿为典型的高黑白钨混合型复杂矿，原矿WO₃品位0.38%，其中黑钨矿占55%，白钨矿占45%。伴生有少量辉钼矿（Mo品位0.03%）和黄铜矿（Cu品位0.05%）。矿石嵌布粒度极不均匀，黑钨矿粗粒可达2mm解离，白钨矿则需磨至0.074mm。细泥（-0.02mm）中钨分布率高达28%。

该矿原采用单一摇床重选工艺，总回收率仅51%，大量细粒白钨矿损失在尾矿中，伴生钼和铜完全没有回收。矿山决定进行全面技改，引入联合工艺设备包。

设备包配置采用了针对高黑白钨混合型的变体方案，具体包括：

破碎筛分段：颚破+圆锥破+振动筛闭路，破碎产品粒度≤8mm。

预选段：粗粒跳汰机抛尾，抛尾产率35%，尾矿WO₃品位0.12%，钨损失率11%。

分级段：采用高频细筛将预选精矿分为+0.2mm、0.02-0.2mm、-0.02mm三个粒级。

重选段：+0.2mm用跳汰机，0.02-0.2mm用螺旋选矿机+摇床组合。

磁选段：摇床混合粗精矿进强磁选机，获得黑钨精矿（品位62% WO₃）和非磁性产品。

浮选段：非磁性产品（含白钨矿和硫化物）进入浮选系统。先浮选硫化矿（铜、钼），尾矿再浮选白钨矿。白钨浮选采用“一粗二精一扫”常温浮选流程。

细泥段：-0.02mm细泥进入离心选矿机富集，离心精矿进入浮选柱回收白钨矿。

技改完成后运行12个月的数据表明：总钨回收率达到81.5%，其中黑钨矿回收率86%，白钨矿回收率76%。钼回收率72%，获得钼精矿（Mo品位43%）；铜回收率68%，获得铜精矿（Cu品位18%）。钨精矿WO₃品位66.2%，达到一级品标准。

项目总投资约580万元（含设备、安装、土建改造），年新增产值约3200万元，投资回收期约2.2个月。该案例验证了针对复杂钨矿的联合工艺设备包在提升回收率和综合经济效益方面的显著优势。

七、设备包选型的技术要点与常见误区

设备包选型的技术要点

第一，以工艺矿物学为指导。设备包的选型必须基于详细的工艺矿物学研究，包括：矿物组成及含量、嵌布粒度及解离特征、伴生金属种类及赋存状态、脉石矿物类型及干扰程度。没有这些数据，设备包选型如同“盲人摸象”。

第二，按粒度分级配置设备。不同设备有各自的最佳工作粒度区间。跳汰机擅长1-5mm，螺旋选矿机擅长0.2-2mm，摇床擅长0.05-0.5mm，离心机擅长0.01-0.1mm。用一台设备覆盖全粒级必然导致效率低下。合理的设备包应包含多台针对不同粒级的设备。

第三，预留流程调整空间。复杂钨矿的矿石性质往往随开采深度和区域发生变化。设备包设计中应预留流程调整的灵活性：设置旁路管道使物料可以切换至不同的作业；设置中矿再磨回路；预留新增设备的空间和接口。

常见误区及避坑建议

误区一：设备越多越好。有些选厂认为设备种类多代表工艺先进，实际造成流程冗长、管理复杂、故障点多。设备包的核心是“精准”而非“齐全”。对于不含白钨矿的矿石，不需要配置浮选系统；对于不含锡的矿石，不需要配置电选机。设备包应根据实际矿石性质裁剪。

误区二：忽略设备之间的能力匹配。设备包中各台设备的能力必须匹配，否则会出现“瓶颈”和“空转”。常见问题是：重选段处理能力大，精细分离段处理能力小，造成重选段需要频繁开停机。正确做法是：从前到后逐段计算物料平衡，确保后段处理能力不低于前段产出量，并设置足够容量的中间缓冲仓。

误区三：轻视细泥回收模块。很多选厂将细泥视为“废料”，不设专门回收系统。实际上，对于复杂钨矿，细泥中的钨损失往往占总损失的30%-50%。在设备包中投入10%-15%的预算用于细泥回收，可提升总回收率5-10个百分点，投资回报率极高。

误区四：忽略辅助设备。矿浆输送、浓度调节、液位控制、自动检测等辅助设备虽然不是分选主体，但对流程稳定性影响巨大。很多设备包“买得起马配不起鞍”，主设备到厂后才发现管道、泵、阀门、控制系统不配套，导致长期无法达产。

八、结论与技术建议

针对复杂钨矿的联合工艺设备包是解决“三多一宽”矿石问题的有效技术路径。基于对设备包设计、配置和应用的全面分析，总结以下结论和技术建议：

第一，复杂钨矿的处理必须走联合工艺之路。没有任何一种单一选矿方法能够同时解决宽粒级、多矿物、多金属的问题。重选、磁选、浮选、电选的组合不是“锦上添花”，而是“必需之选”。

第二，设备包的核心价值在于系统集成而非单机性能。一台好的跳汰机或浮选柱固然重要，但更重要的是各设备之间的能力匹配、物料衔接、参数协同。设备包设计应优先保证流程通畅，其次才考虑单机的最优配置。

第三，投资分配应合理平衡各模块。预选抛尾模块投资占比建议10%-15%，分级重选模块35%-45%，精细分离模块25%-35%，细泥回收模块10%-20%。过重倾向于某一模块而忽略其他，都会成为流程短板。

第四，模块化设计是降低风险的有效手段。将设备包分解为相对独立的模块（破碎模块、预选模块、重选模块、分离模块、细泥模块），各模块可独立调试和运行。当矿石性质发生变化时，可以有针对性地调整某一模块而不影响全局。

第五，重视技术团队的培训和能力建设。联合工艺设备包的运行维护对技术工人的要求高于单一工艺。在设备包交付的同时，应配套完整的操作手册、故障诊断指南和现场培训计划。
